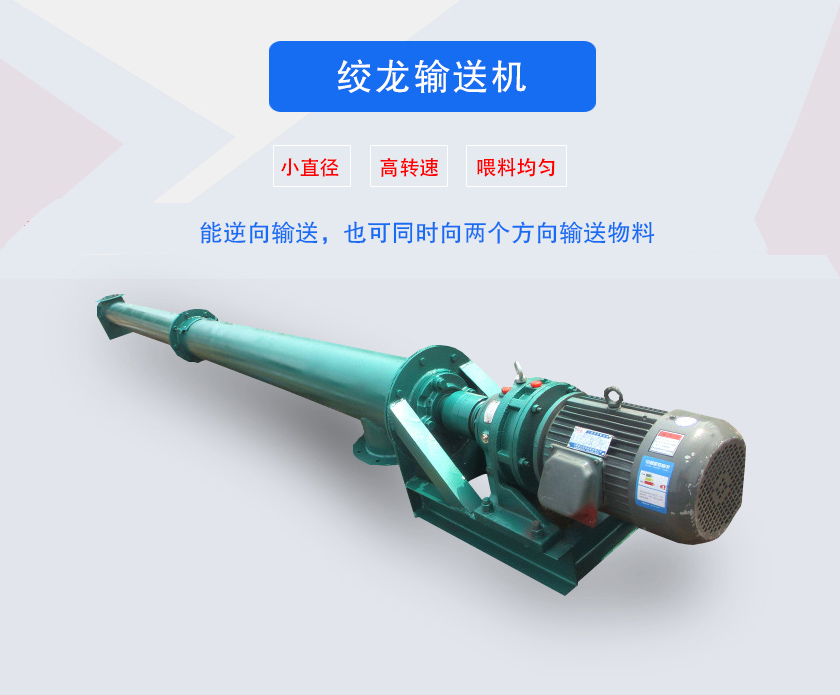

葉片厚度6-8mm可逆向輸送或向兩個方向輸送物料兼具混合、攪拌、松散等工藝
售價：3900-40000元（單筆訂單滿3000優惠100元，滿2臺，享9折優惠）
粉末、顆粒及小塊狀物料產量：458立方/時輸送長度：2-70米
用戶保障：30天價保，30天質量問題包退，365天免費維護
帶料試機：攜帶物料免費試機，專人接待
極速發貨：常規型號當天發貨，定制型號7天內發貨
無憂售后：定期回訪，售后跟蹤，7*24h客服在線
選擇類型有軸無軸
選擇材質碳鋼不銹鋼
選擇角度水平傾斜垂直

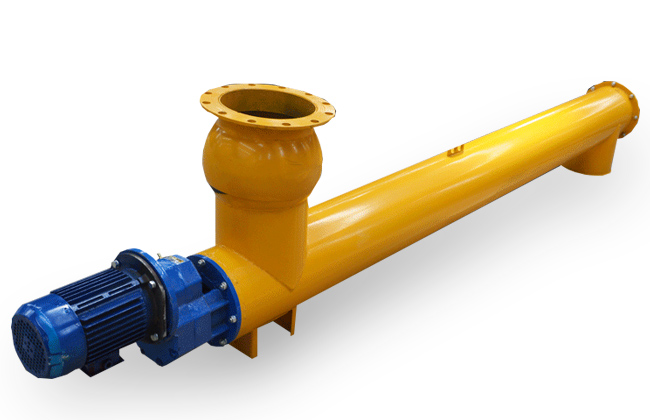

絞龍輸送機是絞龍螺旋輸送機的簡稱，可水平、傾斜或垂直輸送粉狀、顆粒狀及小塊狀物料，輸送距離根據機型不同一般從2米到70米之間，可與其他輸送機設備或工作裝置配合使用，完成集運、分送、攪拌、混合、脫水、定量配料、卸載、堆垛等作業。

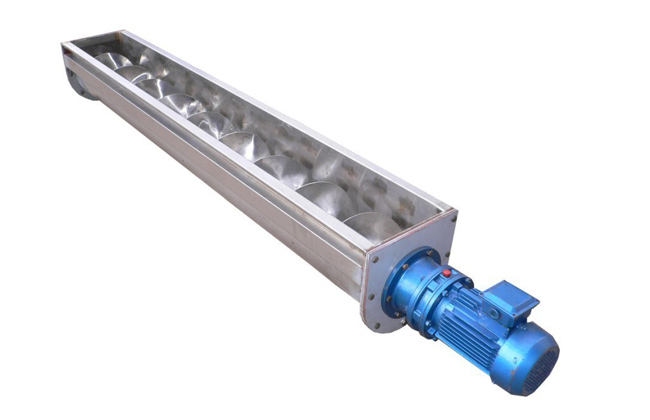

絞龍輸送機可分為有軸和無軸兩種，有軸輸送機適用于輸送干燥或潮濕性不大的粉末、顆粒或小塊物料，應用在輸送距離和輸送量較大的場合，無軸輸送機采用無中心軸設計，適用于輸送含水量大、粘性大、易于纏繞的物料，如污泥、水泥、生活垃圾、秸稈等，應用在輸送距離較小的場合。
一、按外形結構劃分

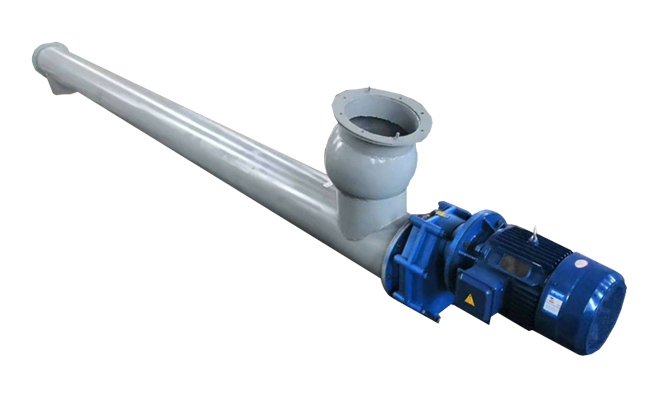

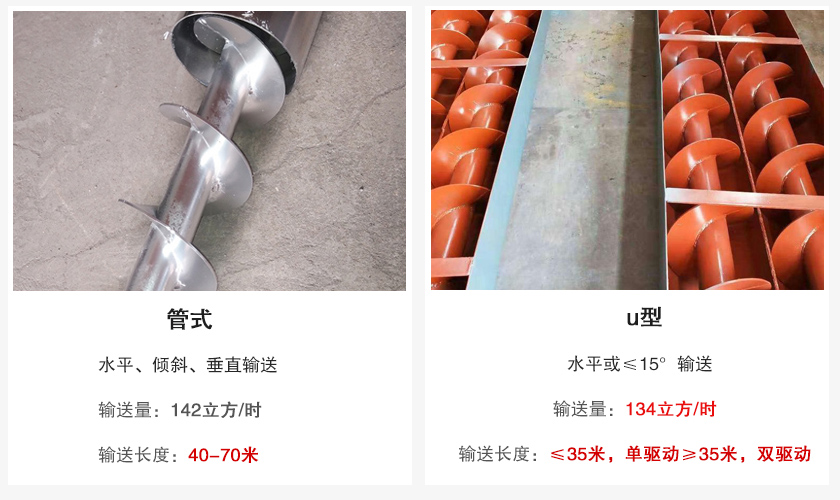

1、管式絞龍輸送機

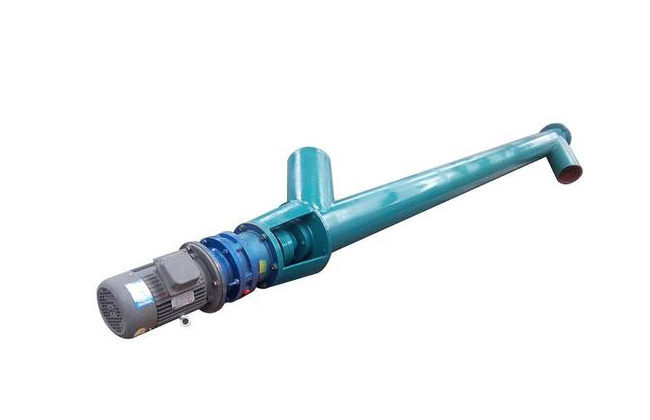

外形為圓管狀，可大角度、大輸送量使用，使用角度建議不超過45°，也可做90°垂直輸送，可根據物料設計為有軸或無軸，輸送長度在40~70米之間，每小時可輸送142立方的粉狀、顆粒及小塊狀物料。
2、U型螺絞龍輸送機
采用"U型槽"設計，適合水平、小傾角輸送機，建議不超過15°，密封性能好，對于粉塵較大以及對環境有要求的場合具有極大的優勢。當長度小于35m時，為單軸驅動螺旋，當長度大于35m時，為雙軸驅動螺旋。

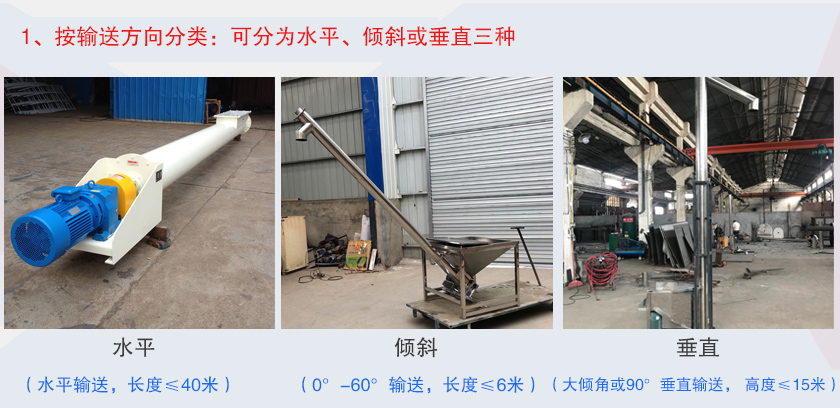

二、輸送角度劃分
1、水平式
水平輸送機屬于水平輸送物料的裝置，其轉速相對于傾斜或垂直的螺旋給料機而言要偏低一些，長度一般不超過40米。
2、傾斜式
該類型輸送機通常在水平位置上方一點到水平位置45°之間運行，具體需根據現場情況決定，隨著傾斜程度的增加電機功率和管壁厚度需相應增加，長度不超過6米。
3、垂直式
垂直絞龍輸送機一般指的是45°~90°輸送，適宜輸送流動性好的粉粒狀物料，轉速比普通螺旋輸送機的要高，長度不超過15米。

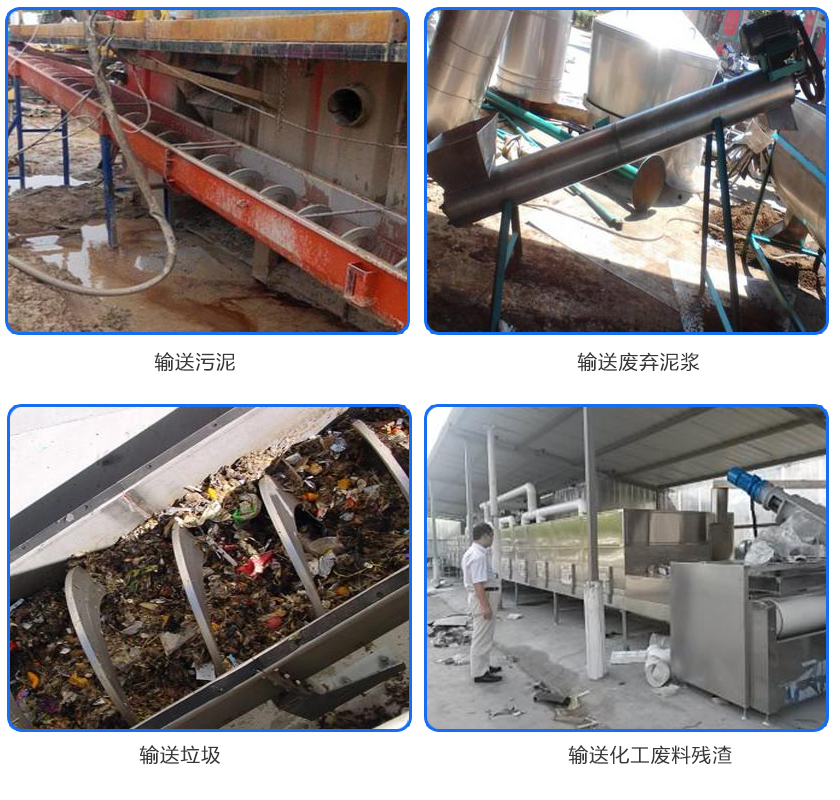

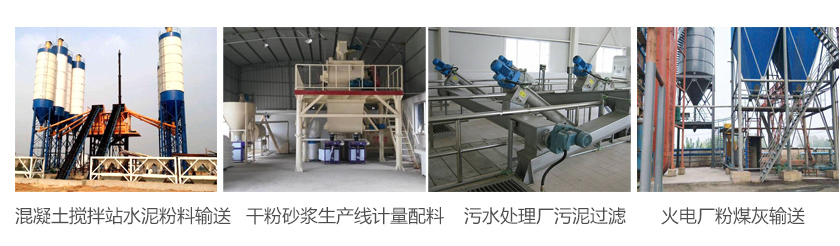

絞龍輸送機廣泛應用于各行業，如建材、化工、電力、冶金、煤礦炭、糧食等行業，適用于水平或傾斜輸送粉狀、粒狀和小塊狀物料，如煤礦、灰、渣、水泥、糧食等，物料溫度小于200℃。
圓管絞龍輸送機輸送煤粉
u型絞龍輸送機輸送污泥

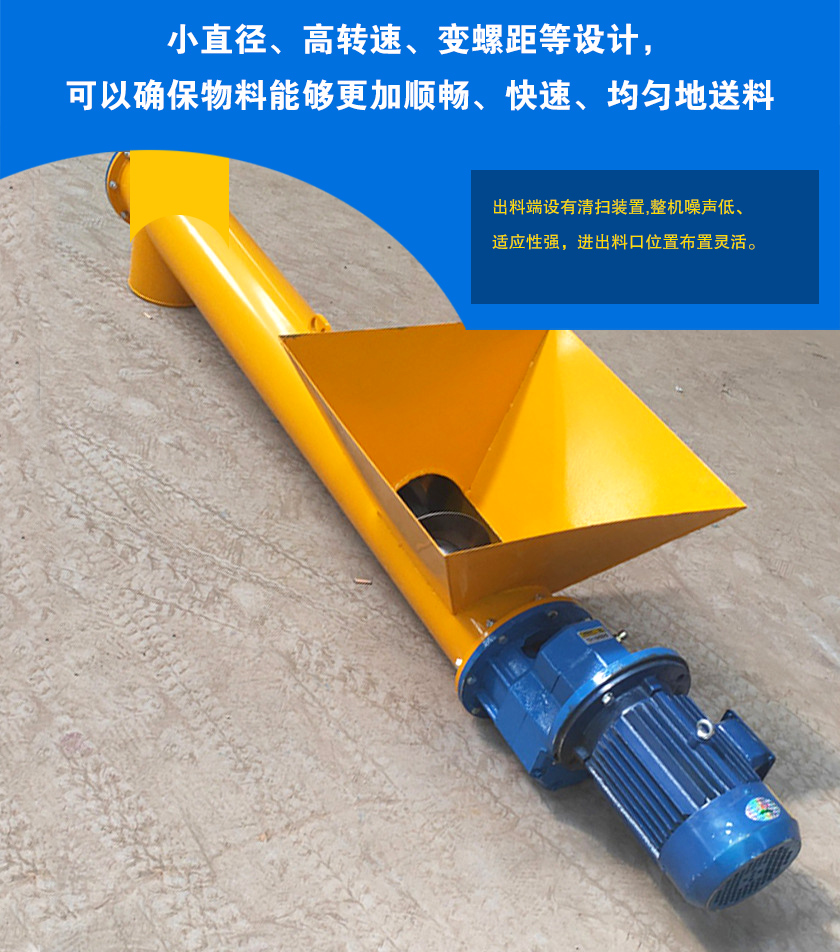

1、小直徑、高轉速、變螺距等設計，可以確保物料能夠更加順暢、快速、均勻地送料，輸送量每小時可達468立方。
2、出料端設有清掃裝置,整機噪聲低、適應性強，進出料口位置布置靈活。
3、輸送距離根據機形不同而不同，一般從2米到70米不等，還可以按照用戶輸送要求加長設計。
4、密封性能好，整機噪聲低、還可保證環境衛生和所送物料不受污染。

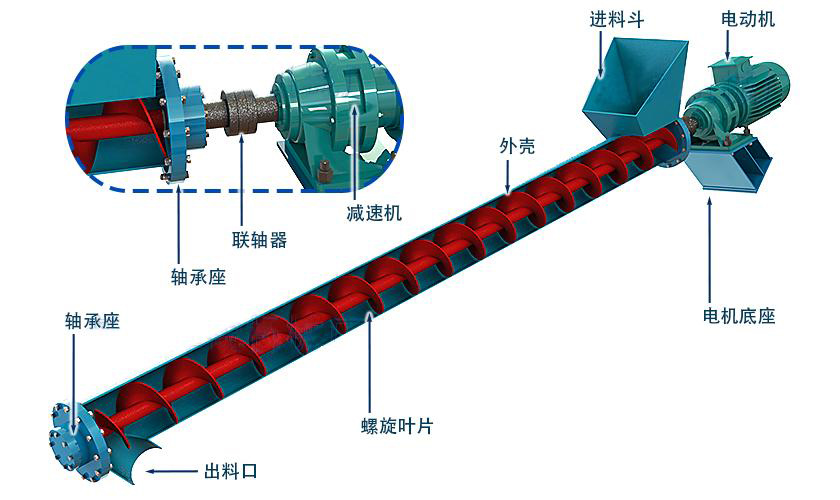

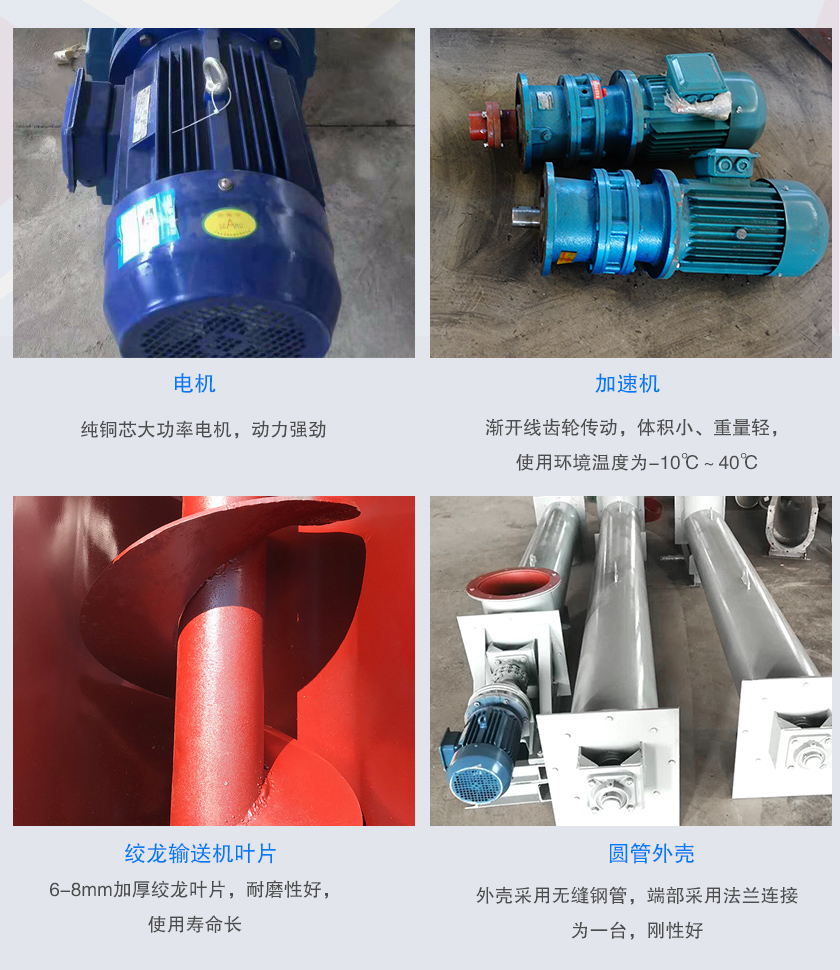

絞龍輸送機主要由驅動裝置，機殼、蓋板、螺旋軸、螺旋葉片、進料口、出料口等部件組成。
驅動裝置：主要由振動電機和減速機組成。

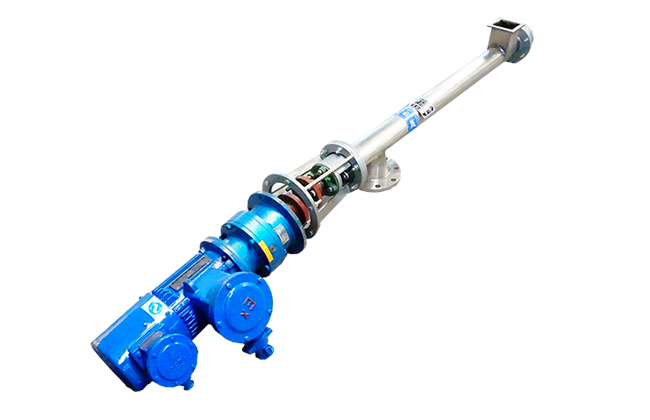

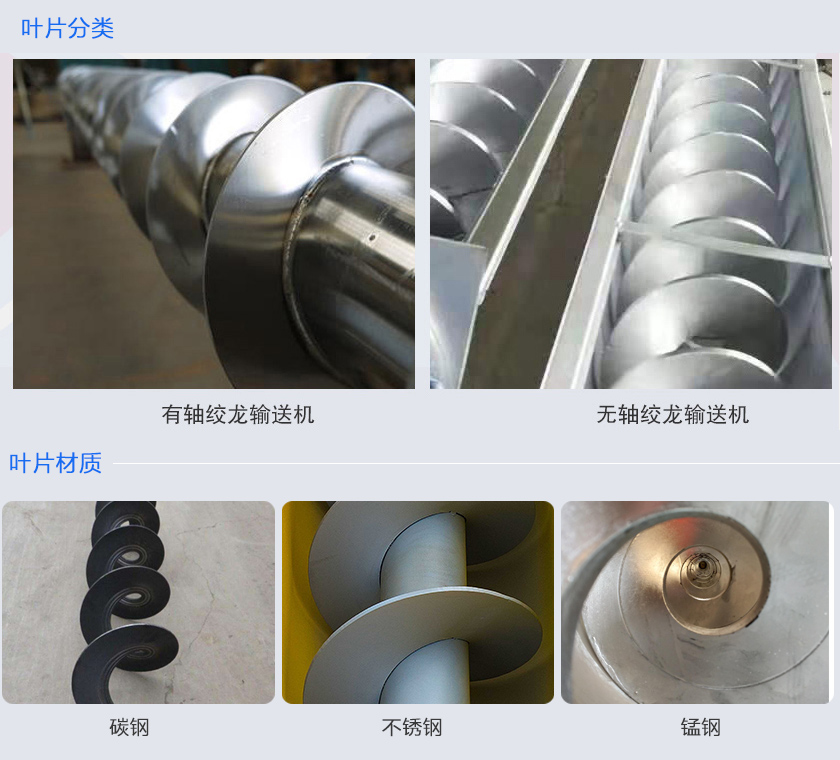

螺旋葉片：分為有軸和無軸兩種，可根據輸送物料選擇碳鋼、不銹鋼兩種材質。
螺旋軸：中空，用鋼管制成，強度高、重量輕、便于連接。在軸與軸的連接處和安裝軸承處使用一小段實心軸。在連接處將實心軸伸入空心軸內用高強度的螺栓按相互垂直方向?qū)Υ┛招妮S與實心軸來固定連接螺旋軸。
機殼：分為兩種形式"U"行機殼和圓形機殼，圓形機殼主要是用作密封設備進料，圓形機殼的絞龍又叫密封絞龍。

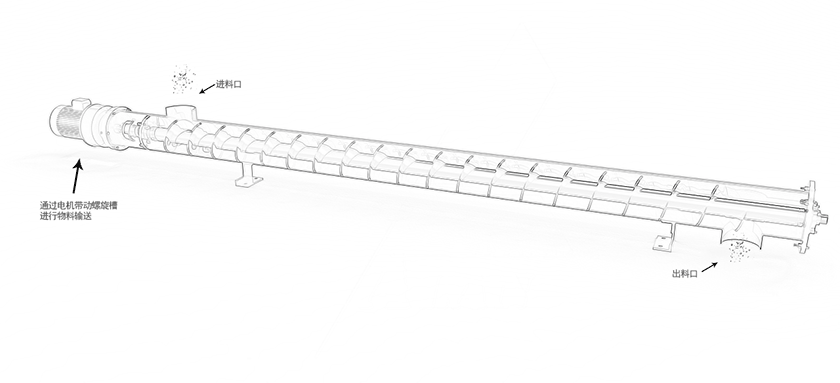

絞龍輸送機是利用旋轉的螺旋將被輸送的物料沿固定的機殼內推移而進行輸送工作，頭部及尾部軸承移至殼體外，吊軸承采用滑動軸承設有防塵密封裝置，軸瓦一般采用粉末冶金，輸送水泥采用毛氈軸瓦，吊軸和螺旋軸采用滑塊連接。
| LS型 | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
| GX型 | 200 | 250 | 300 | 400 | 500 | ||||||
| 螺旋直徑 | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
| 螺距 | 100 | 160 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
| 轉速（r/min） | 140 | 120 | 90 | 90 | 75 | 75 | 60 | 60 | 45 | 35 | 30 |
| 輸送量QΦ=0.33（m3/h） | 2.2 | 7.6 | 11 | 22 | 36.4 | 66.1 | 93.1 | 160 | 223 | 304 | 458 |
| 功率Pd 1=10m（KW） | 1.1 | 1.5 | 2.2 | 2.4 | 3.2 | 5.1 | 4.1 | 8.6 | 12 | 16 | 24.4 |
| 功率Pd 1=30m（KW） | 1.6 | 2.8 | 3.2 | 5.3 | 8.4 | 11 | 15.3 | 25.9 | 36 | 48 | 73.3 |
| 轉速（r/min） | 120 | 90 | 75 | 75 | 60 | 60 | 45 | 45 | 35 | 30 | 20 |
| 輸送量QΦ=0.33（m3/h） | 1.9 | 5.7 | 18 | 18 | 29.1 | 52.9 | 69.8 | 125 | 174 | 261 | 305 |
| 功率Pd 1=10m（KW） | 1.0 | 1.3 | 2.1 | 2.1 | 2.9 | 4.1 | 4.7 | 6.8 | 9.4 | 14.1 | 16.5 |
| 功率Pd 1=30m（KW） | 1.5 | 2.3 | 4.5 | 4.5 | 7 | 8.9 | 11.6 | 20.4 | 28.3 | 42.2 | 49.5 |
| 轉速（r/min） | 90 | 75 | 60 | 60 | 45 | 45 | 35 | 35 | 30 | 20 | 16 |
| 輸送量QΦ=0.33（m3/h） | 1.4 | 4.8 | 15 | 15 | 21.8 | 39.6 | 54.3 | 97 | 149 | 174 | 244 |
| 功率Pd 1=10m（KW） | 0.9 | 1.2 | 1.9 | 1.9 | 2.5 | 3.4 | 4.3 | 5.4 | 8.1 | 9.5 | 13.3 |
| 功率Pd 1=30m（KW） | 1.2 | 2.2 | 3.8 | 3.8 | 5.4 | 6.8 | 9.2 | 16 | 24.4 | 28.6 | 39.9 |
| 轉速（r/min） | 75 | 60 | 45 | 45 | 35 | 35 | 30 | 30 | 20 | 16 | 13 |
| 輸送量QΦ=0.33（m3/h） | 1.2 | 3.8 | 11 | 11 | 17 | 31.7 | 46.5 | 73.0 | 99.3 | 139 | 199 |
| 功率Pd 1=10m（KW） | 0.75 | 1.1 | 1.6 | 1.6 | 2.1 | 3.1 | 3.7 | 4.6 | 5.7 | 7.7 | 11 |
| 功率Pd 1=30m（KW） | 1.1 | 1.8 | 3.4 | 3.4 | 4.4 | 5.6 | 8 | 14 | 16.7 | 23.2 | 33 |
1、絞龍輸送機一般可以做多長？
長度2米到70米之間，輸送距離超過6米就需要加吊軸承，吊軸承主要就是起到支撐的作用，因?yàn)樘L(zhǎng)如果不加吊架的話，時間久了就很容易下榻，導致葉片與殼體間隙變小，甚至?xí)?duì)殼體造成磨損。
2、絞龍輸送機轉速多少合適？
LS、GX系列的絞龍輸送機的轉速一般是都是60轉/分、50轉/分、30轉/分，而垂直絞龍輸送機需要相應把轉速提高一些，但是不能超過500轉/分。

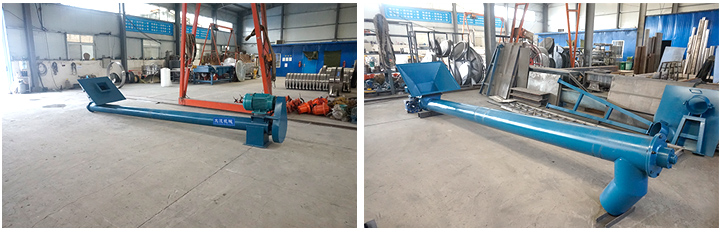

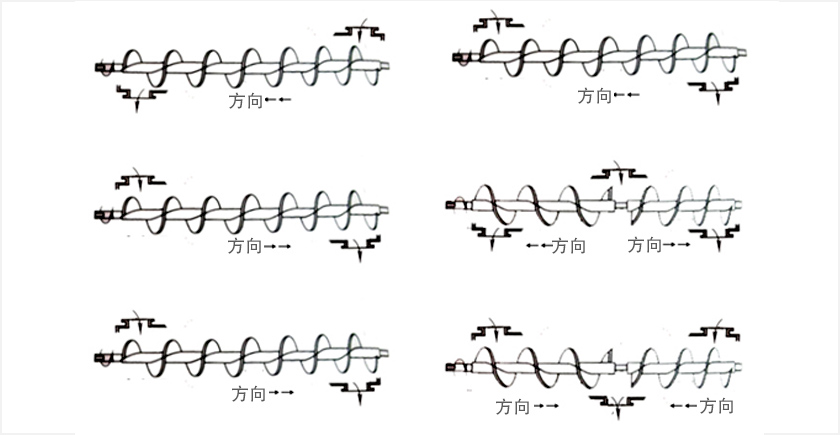

1）端部進料，端部出料;
2）中間進料，兩端同時出料或兩端輪換出料;
3）兩端進料，中間出料;
4）端部或中間進料，另一端或兩端軸向出料。
絞龍輸送機可兩端卸料和裝料，也可中間卸料與裝料，輸送方向可逆向，也可同時向相反兩個方向輸送物料，進出料口布置靈活，可根據現場生產實際需求任意安裝布置。

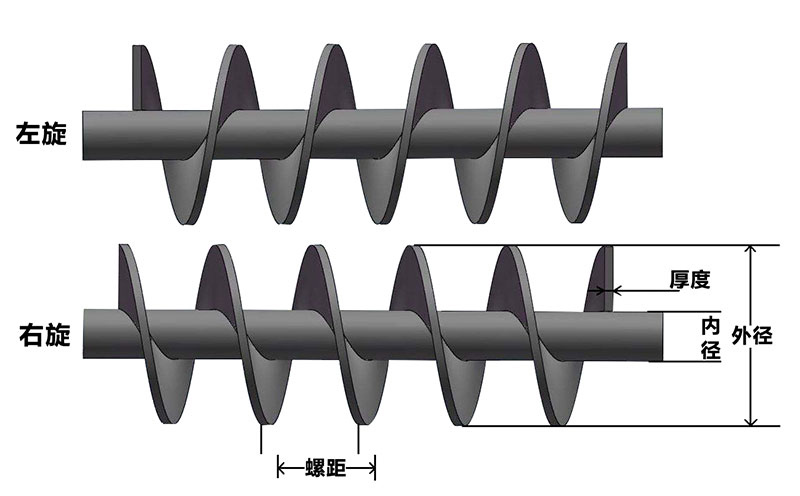

1、絞龍輸送機葉片旋向判斷方法
面對螺旋輸送葉片，如果螺旋葉片的邊緣順右臂傾斜則為右螺旋，順左臂則為左螺旋。
2、物料輸送方向判斷方法
物料的輸送方向由葉片旋向及轉動軸旋轉方向共同決定。
可用左右手定則來判斷，右旋葉片用左手判斷，左旋葉片用右手判斷；彎曲的四指表示軸的旋轉方向，而拇指所指向方向就為物料的受力方向或輸送方向
