板鏈斗式提升機

產品介紹

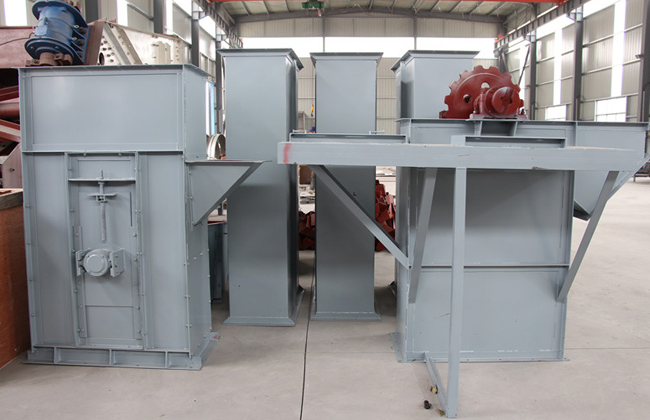

單鏈條板鏈斗式提升機提升礦石粉

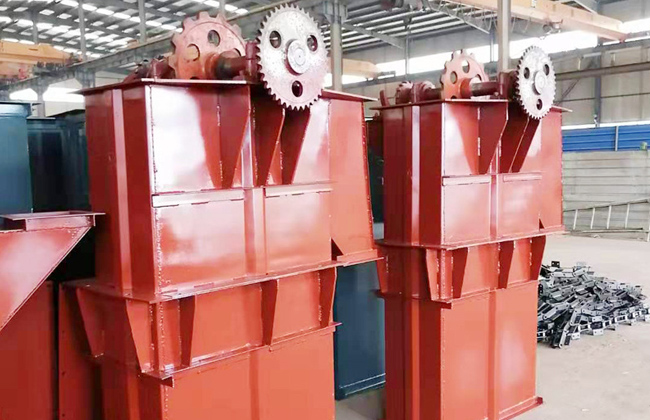

雙鏈條板鏈斗式提升機提升銅屑

板鏈斗式提升機也叫板鏈式斗式提升機，簡稱板鏈提升機，它采用流入式喂料，物料流入料斗內靠板鏈提升到頂端，在物料重力作用下自行卸料。

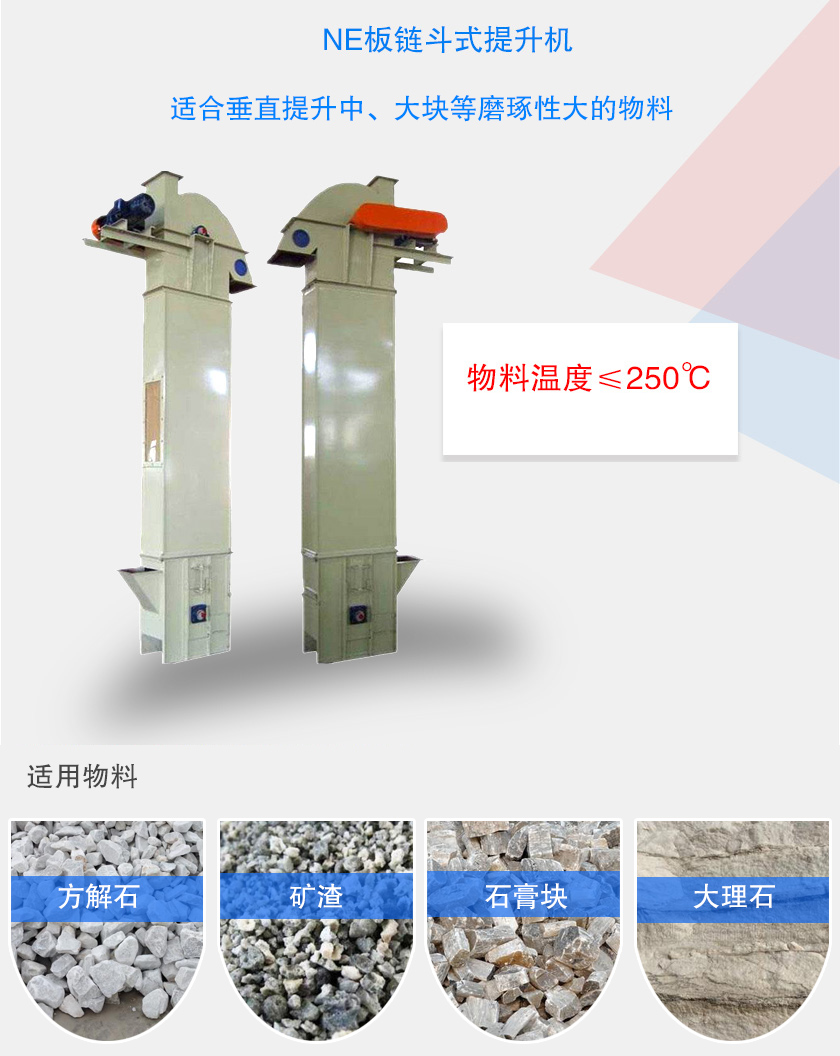

NE型板鏈斗式提升機是由國外引進先進技術研制的新產品，主要技術參數符合機械部標準（JB3926-85)。采用自流式裝料,重力式卸料.鏈條是優質合金鋼高強度板式鏈條,耐磨而可靠。驅動部分采用硬齒面減速器。該機適用于中、大塊和有磨琢性的物料（如石灰石、水泥熟料、石膏、塊煤）的垂直輸送,物料溫度在250℃以下。

NE系列板鏈提升機在各工業應用極廣，正在逐步淘汰HL型等環鏈式提升機。該系列為流入式喂料,物料流入料斗內靠板鏈提升到頂端,在物料重力作用下自行卸料。NE系列板鏈斗式提升機共有11種型號:NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800。

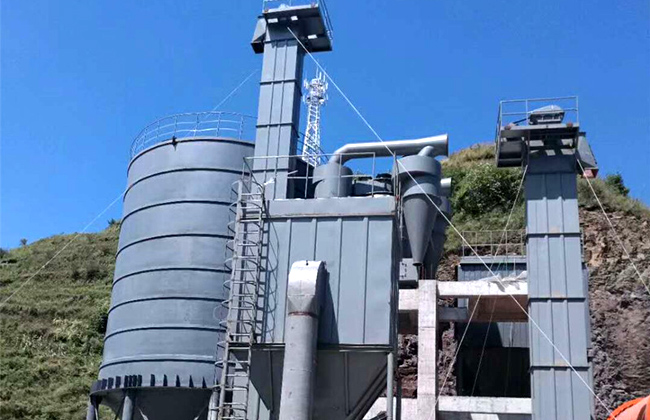

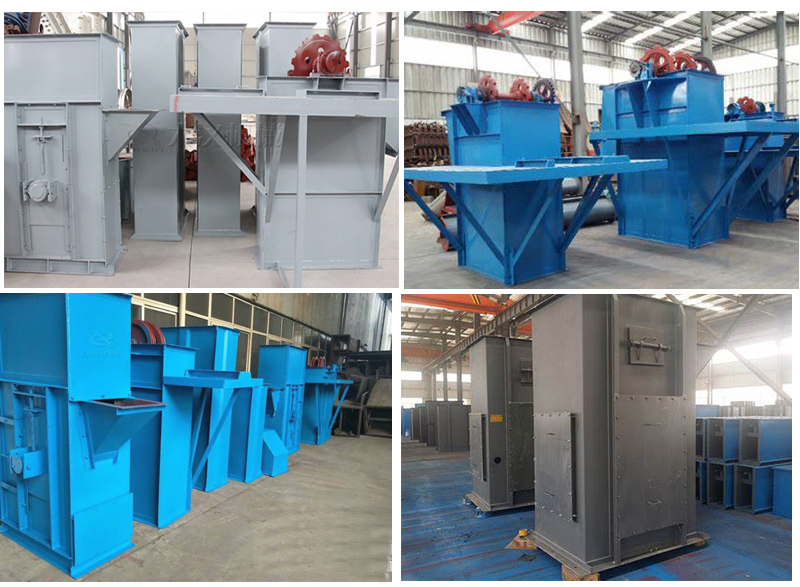

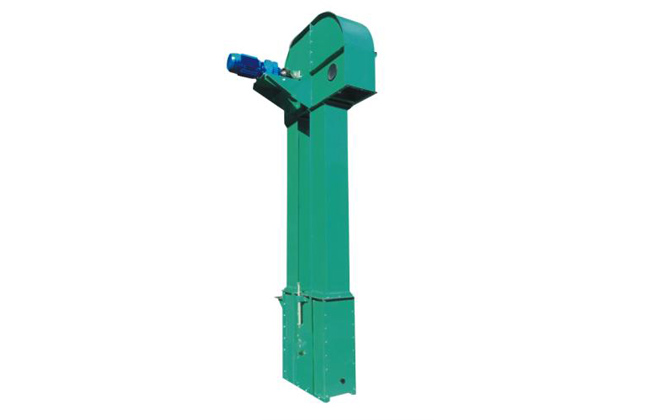

板鏈斗式提升機圖片

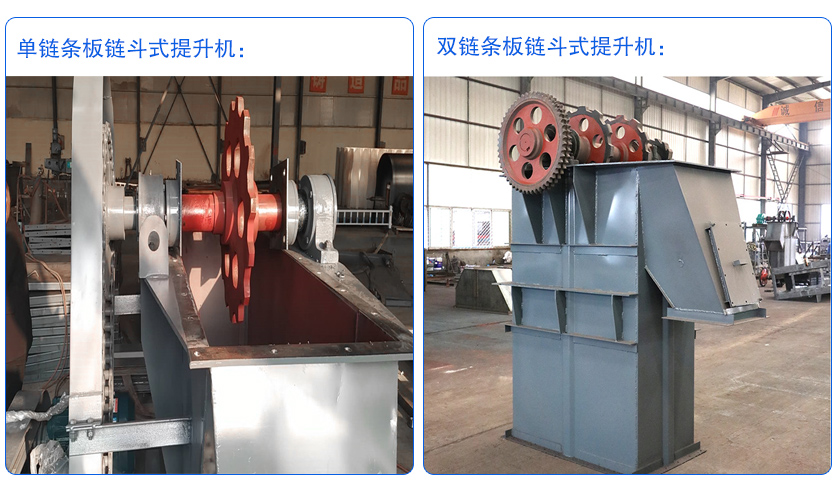

板鏈斗式提升機種類

板鏈斗式提升機分為單鏈條斗式提升機和雙鏈條斗式提升機，NE30板鏈斗式提升機及以下型號采用單排鏈，NE50板鏈斗式提升機以上型號采用雙排鏈。

單排鏈：即提升機箱體內只有裝一排鏈條。

雙排鏈：即提升機箱體內安裝兩排鏈條，鏈條掛在料斗兩邊，雙排板鏈斗式提升機提升量大，性能穩定，是水泥廠、鑄造廠、砂石廠、鋼廠等行業的常用提升輸送設備。NE50板鏈斗式提升機是常用的一個雙排鏈提升機型號，提升量60立方/小時，箱體尺寸約650*1240mm，鏈條節距152.4mm，料斗間距304.8mm，料斗寬度300mm。料斗運行速度約0.5m/s。

板鏈斗式提升機工作原理

NE型板鏈斗式提升機的牽引件為板鏈，料斗以一定的間隔固定在牽引件上，牽引件經提升機頭部和底部的鏈輪，構成上升的有載分支和下降的無載分支的閉合環形系統，設置在提升機頭部的驅動裝置經頭部鏈輪將動力傳給牽引構件和料斗，物料經設置提升機底部的進料口進入提升機料斗，料斗將物料提升到頭部并在頭部將物料卸出，離開料斗的物料經設置在提升機頭部的卸料口卸出。提升機的料斗和牽引構件頭輪底輪安裝在全密封的殼體內，實現無粉塵污染的物料輸送。

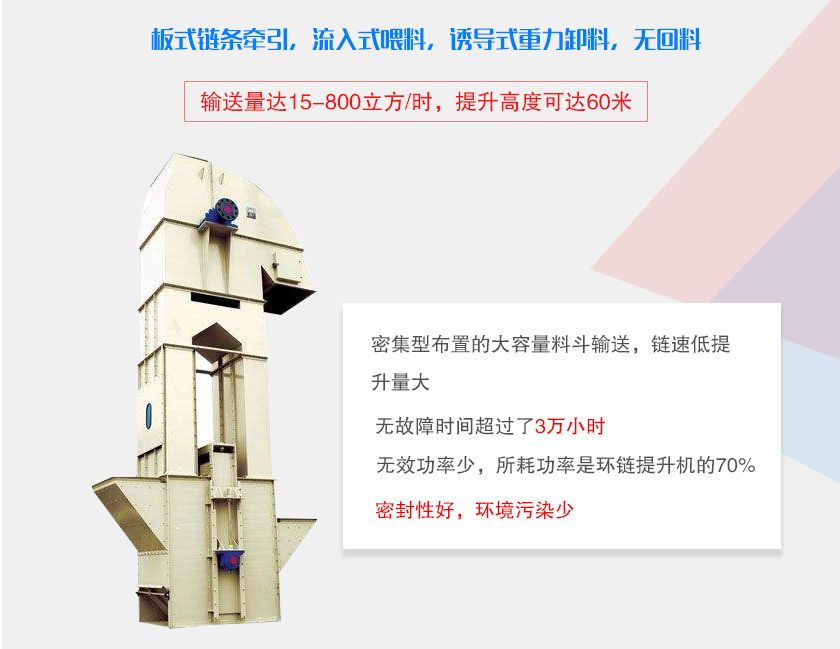

突出優勢

1、板鏈提升機采用板鏈傳動，減少人工操作，增加工作效率，，提升量為15-800立方/時，提升高度可達60米。

2、對物料的種類、特性要求少，不僅能提升一般的粉料、小顆粒料，而且可提升磨琢性較大的物料，要求溫度≤200°C。

3、采取流入式喂料、誘導式卸料，大容量的料斗密集型布置，在物料提升時幾乎無回料和挖料現象，因此無效功率少，比環鏈提升機節省功率30％。

4、結構鋼性好，精度高。機殼經折邊和中間壓凸，經焊接后，剛性好且外觀漂亮，產品表面經過噴漆處理，表面光滑，不易掉漆。

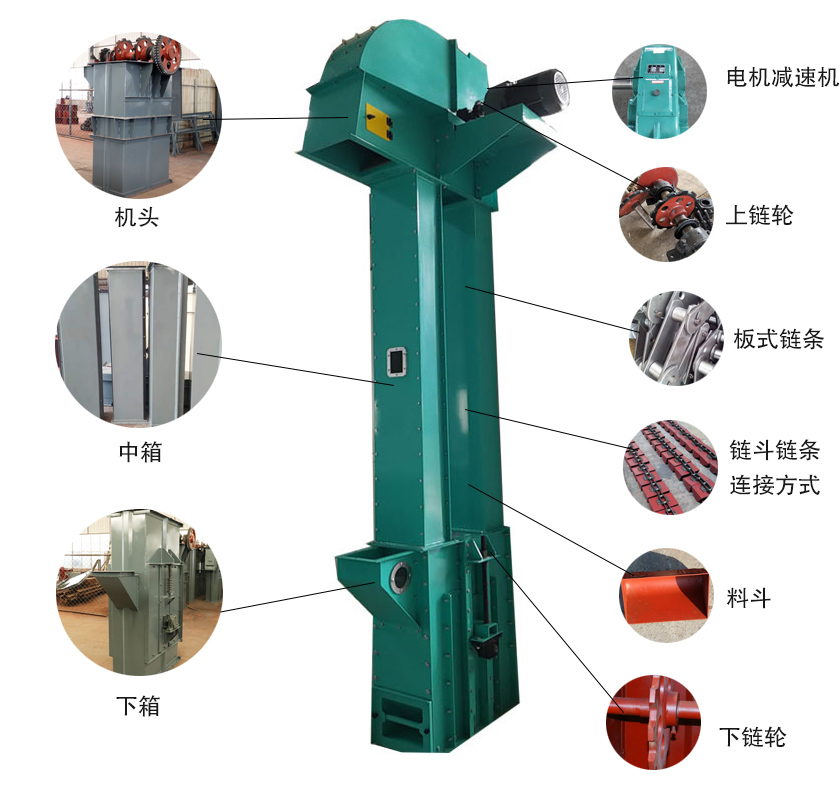

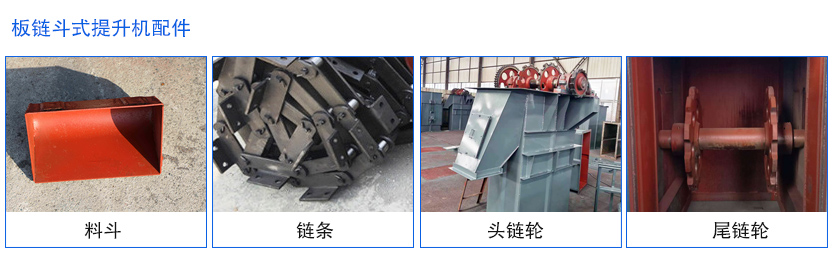

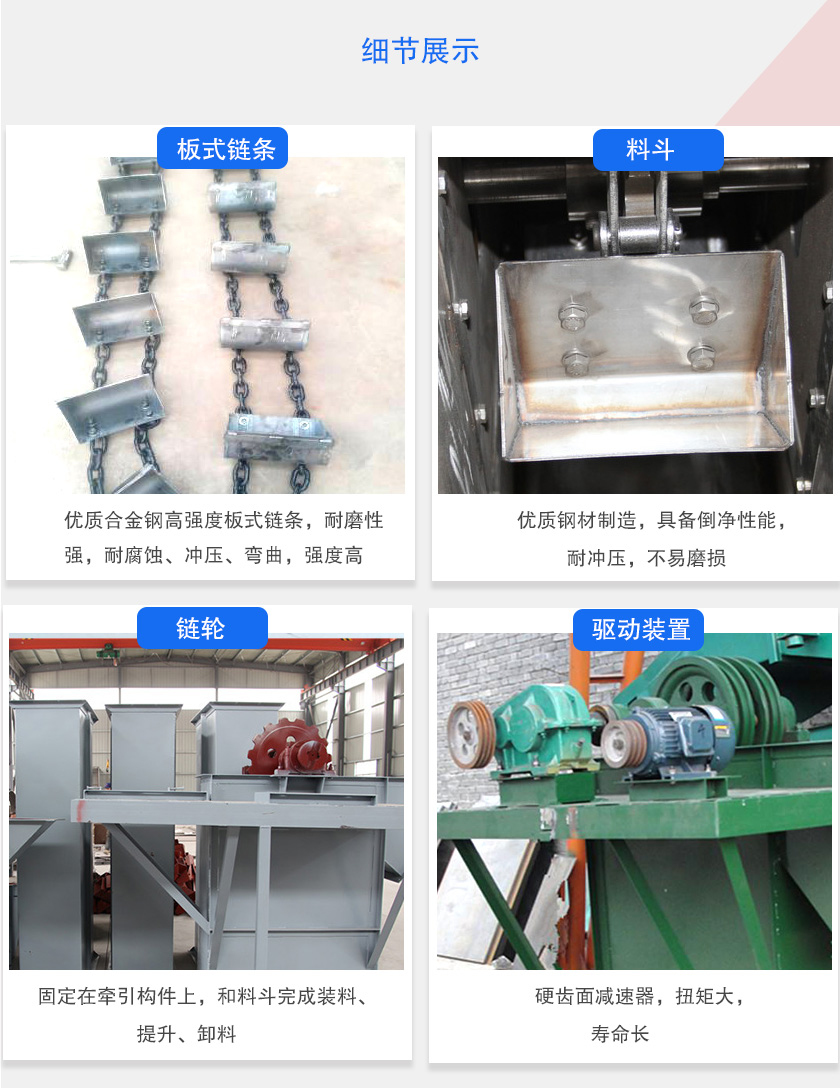

板鏈斗式提升機結構

1、上部裝置：安裝有軌道（雙排道），防止鏈條擺動，逆止器，防止料斗回轉，物料阻滿下部機殼，卸料口裝有橡膠板防止回料。

2、中間節：部分中間節裝有軌道（雙排節），以防止鏈條工作中擺動，部分中間節裝有檢修門以便維修。

3、下部裝置：安裝有張緊裝置， NE15~NE50采用彈簧張緊，NE100~NE800采用重錘箱張緊。

4、上下鏈輪采用 ZG310-570。整體調質，HB229-269齒面淬火HRC40~48。

5、板鏈：鏈板采用 45 # HRC36~42，板鏈提升機鏈條采用合金鋼材經先進的熱處理手段加工而成的高強度耐磨鏈條， 正常連續使用下，確保輸送鏈條使用壽命3-5年。

技術參數

型號	提升能力 （m³/h）	斗速（m/s）	主軸轉數（n/min）	料 斗			鏈條節距  (mm)	運行部件重量(Kg/m)	物料塊度
				容積  （L）	斗寬  (mm)	斗距  (mm)
									允許所占百分比%
									10	25	50	75	100
NE15	15	約0.5	16.54	2.5	250	203.2	101.6	27.5	65	50	40	30	25
NE30	30	約0.5	16.54	7.8	300	304.8	152.4	35	90	75	58	47	40
NE50	60	約0.5	16.54	15.7	300	304.8	152.4	64	90	75	58	47	40
NE100	110	約0.5	14.13	35	400	400	200	89	130	105	80	65	55
NE150	170	約0.5	14.13	52.2	600	400	200	112.5	130	105	80	65	55
NE200	210	約0.5	10.9	84.6	600	500	250	134	170	135	100	85	70
NE300	320	約0.5	10.9	127.5	700	500	250	188	170	135	100	85	70
NE400	380	約0.5	8.3	182.5	700	600	300	205	205	165	125	105	90
NE500	470	約0.5	7.1	260.9	700	700	350	223	240	190	145	120	100
NE600	600	約0.5	7.1	330.2	800	700	350	350	240	190	145	120	100
NE800	800	約0.5	6.2	501.8	800	800	400	313	270	220	165	135	110

型號說明：NE板鏈斗式提升機是通過牽引件上料斗來輸送物料的，因此計算方式就是料斗的容積乘以每小時通過的料斗數量。舉例來說，NE30鏈條運行速度約0.5m/s，斗距304.8mm，料斗容積應該計算料斗中陰影部分的容積，經過計算大約為5.5L，技術參數表中只為參考。

(0.5*3600)/304.8*5.5=32.48

即NE30斗式提升機輸送量理論值為32.48立方/小時，實際生產中會稍微小于這個量。

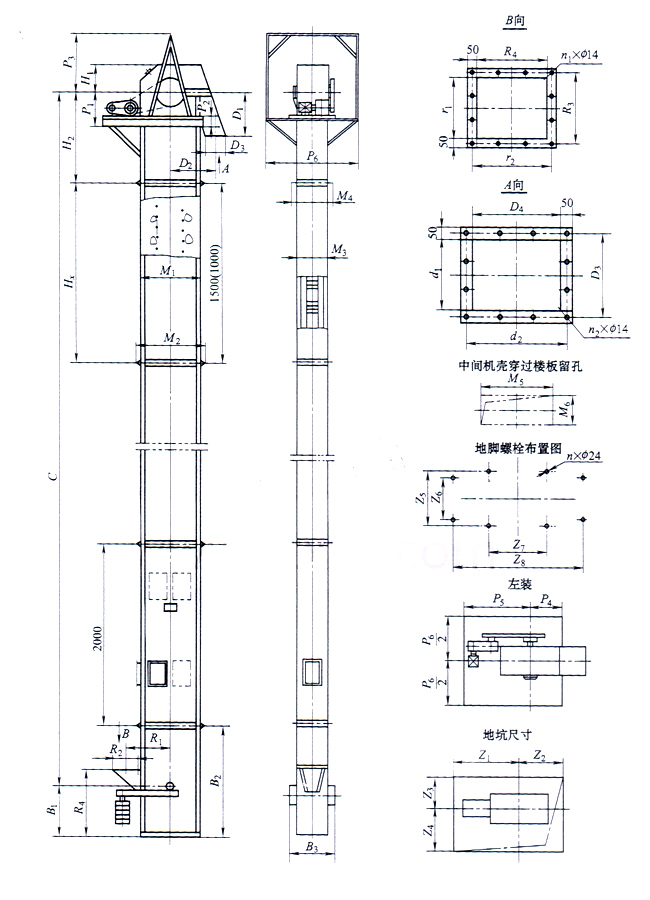

規格圖紙

斗提機型號		TD100	TD160	TD250	TD315	TD400	TD500
輪廓高度L		C＋1100	C＋1363	C＋1535	C＋1640	C＋1790	C＋1865
整機結構	H H4 S	C-820 600 200	C-930 700 250	C-1250 800 250	C-1245 850 250	C-1500 950 250	C-1700 900 250
料斗	t b	200 100	350/280 160	450/360 250	500/400 315	560/480 400	625/500 500
地腳孔	a3 b3 n3 d3	200 310 8 Φ18	250 400 8 Φ18	300 538 8 Φ18	300 648 8 Φ18	400 768 8 Φ22	400 900 8 Φ22
上、下部機殼及外形輪廓	H3 H6 A2 A6 A7 B2 B4 B5	970 1210 692 776 1050 220 370 330	1185 1500 985 996 1235 295 461 475	1320 1800 1175 1266 1600 394 596 610	1488 1800 1200 1266 1700 440 706 710	1500 2000 1350 1558 1980 535 828 835	1655 2300 1410 1610 2200 605 980 1000
中部機殼	A4 A5 B3	776 805 390	982 1021 525	1152 1302 682	1254 1400 794	1548 1580 920	1570 1630 1040
卸料口	H1 A3 a1 a2 a3 b1 b2 b3 n1 d1	520 438 334 120 390 224 95 280 12 Φ12	630 548 365 150 431 315 150 381 12 Φ12	750 713 600 200 676 450 200 526 12 Φ12	795 763 560 230 638 560 230 638 12 Φ12	850 824 670 295 758 670 295 758 12 Φ14	1000 885 700 355 880 780 300 800 12 Φ18

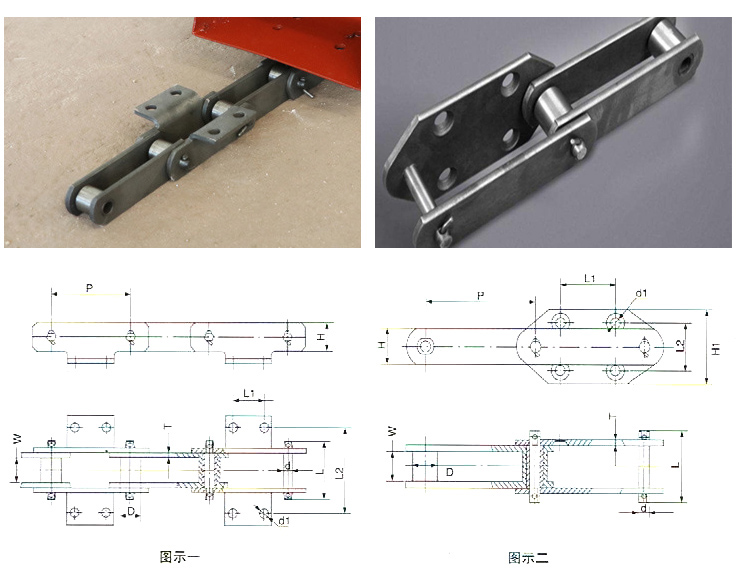

型號	節距	滾子直徑	銷軸直徑	銷軸長度	內節內寬	鏈板	龜坂寬	安裝孔	孔徑	備注
	P	D	d	L	W	H×T	H1	L1×L2	d1
	mm	mm	mm	mm	mm	mm	mm	mm	mm
NE15	101.6	26.5	11.5	70	27	35×6		40×90	12	圖示一
NE30	152.4	36	15.5	90	36.5	50×8		60×120	14	圖示一
NE50	152.4	36	15.5	90	36.5	50×8	110	75×70	14	圖示二
NE100	200	44.5	19.1	120	51.8	60×10	125	100×80	18	圖示二
NE150	200	48.5	22.2	126	57.6	75×10	125	100×80	18	圖示二
NE200	250	63.5	31.75	146	67.4	90×12	150	140×100	18	圖示二
NE300	250	70	35	170	75	100×16	150	140×100	18	圖示二
NE400	300	70	35	170	75	100×16	180	170×125	22	圖示二
NE500	350	140	36	152	66	102×14	260	150×160	22	圖示二
NE600	350	170	44	169	78	122×16	220	160×160	22	圖示二
NE800	400	170	44	169	78	122×16	220	200×160	22	圖示二

型號		NE15	NE30	NE50	NE100	NE150	NE200
機殼形式		I	I	I	I	I	II
上機殼	H1	523	840	665	741	766	968
	H2	1342	2265	1880	2000	1700	1780
卸料口	D1	900	955	1100	1475	1300	1650
	D2	800	1000	1000	1200	1200	1500
	D3	250	300	350	350	400	550
	D4	300	350	400	500	650	650
	d1	306/3	356/3	406/3	406/3	456/3	606/4
	d2	356/3	406/3	456/3	556/4	706/5	706/5
平臺	p1	1000	602	777	803	1200	1280
	p2	104	104	104	130	130	144
	p3	1404	2403	1827	1740	1740	1864
	p4	521	620	616	729	720	870
	p5	1579	2041	2236	2380	23800	2730
	p6	2300	2500	2500	2600	3300	4100
中間機殼	M1	1050	1240	1240	1450	1450	1750
	M2	1156	1340	1348	1598	1582	1888
	M3	450	500	650	800	1060	1120
	M4	556	600	780	948	1196	1280
	M5	1250	1440	1440	1680	1680	1980
	M6	650	700	850	1030	1290	1350
喂料口	R1	800	970	970	1125	1075	1300
	R2	250	300	280	400	500	550
	R3	250	300	300	400	600	560
	R4	1350	1650	1700	2000	2050	2400
	r1	306/3	356/3	336/3	456/3	556/4	620/4
	r2	306/3	356/3	356/3	456/3	656/5	630/4
下機殼	B1	600	750	750	850	900	1050
	B2	2440	2440	2500	2500	2500	3000
	B3	830	970	996	1148	1632	2102
基礎尺寸	Z1	1000	1200	1200	1400	1400	1670
	Z2	1400	1500	1500	1700	1700	1850
	Z3	950	1000	1100	1200	1350	1350
	Z4	1300	1400	1700	1900	2350	2350
	Z5	554	594	744	916	1176	1250
	Z6	400/1	450/1	550/1	600/1	400/1	800/1
	Z7	1144	1334	1334	1566	1566	1880
	Z8	500/1	600/1	600/1	700/1	700/1	940/2

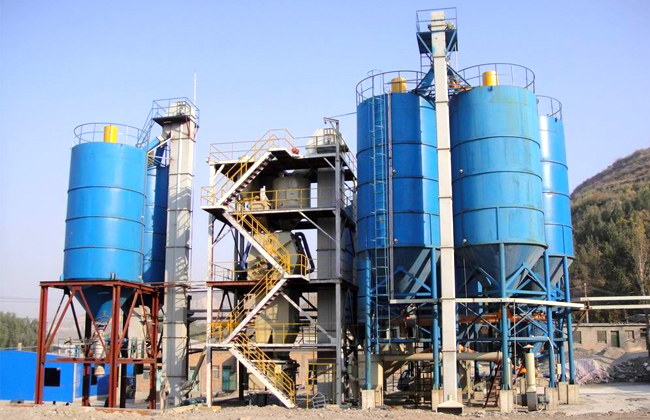

行業應用

NE型板鏈斗式提升機主要適用于輸送生料，水泥，煤炭，焦炭，石灰石，干粘土，熟料，碎石，砂子，化肥，糧食等粉狀、顆粒狀、小塊狀磨琢性或無磨琢性物料。廣泛應用于礦山、冶金、建材、煤炭、水電、水泥等行業部門垂直提升塊狀、粉狀且物料溫度不超過250℃以下的物料。

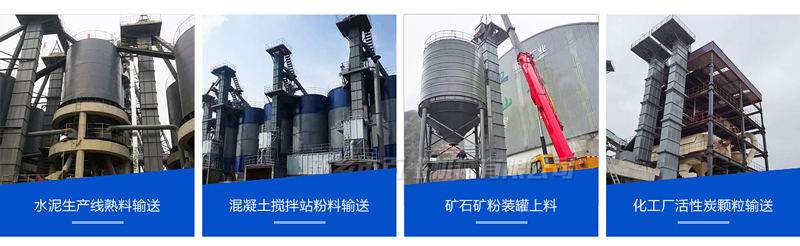

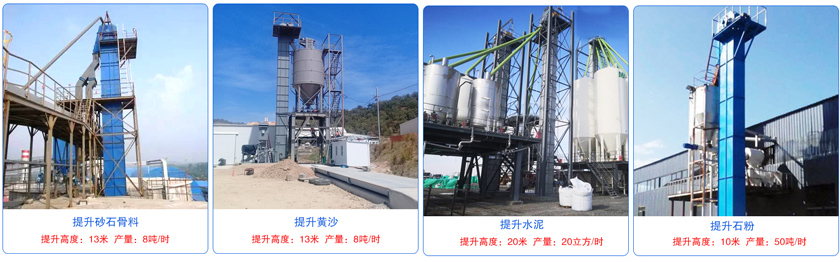

客戶案例

板鏈斗式提升機選型

、1物料的形態：物料是粉狀還是顆粒狀還是小塊狀。

2、物料的物理性質：物料有沒有吸附性或者粘稠度，是否含水。

3、物料的比重：一般板鏈斗式提升機參數都是針對堆積比重在1.6以下的物料設計和計算的，太大的物料比重需要進行牽引力和傳動部分抗拉強度的計算。

4、單位時間內的輸送量：一般來說，物料的形態直接決定物料的卸料方式，常用規律為粉狀物料采用離心拋射卸料、塊狀物料采用重力卸料，而卸料方式的不同決定斗式提升機采用的料斗形式的不同，離心拋射卸料多采用淺斗和弧形斗，而重力卸料需采用深斗。

選型過程如下：物料比重→傳動方式（斗提型號）→物料性質→卸料方式→料斗形式→該系列板鏈提升機的提升量→確定機型。

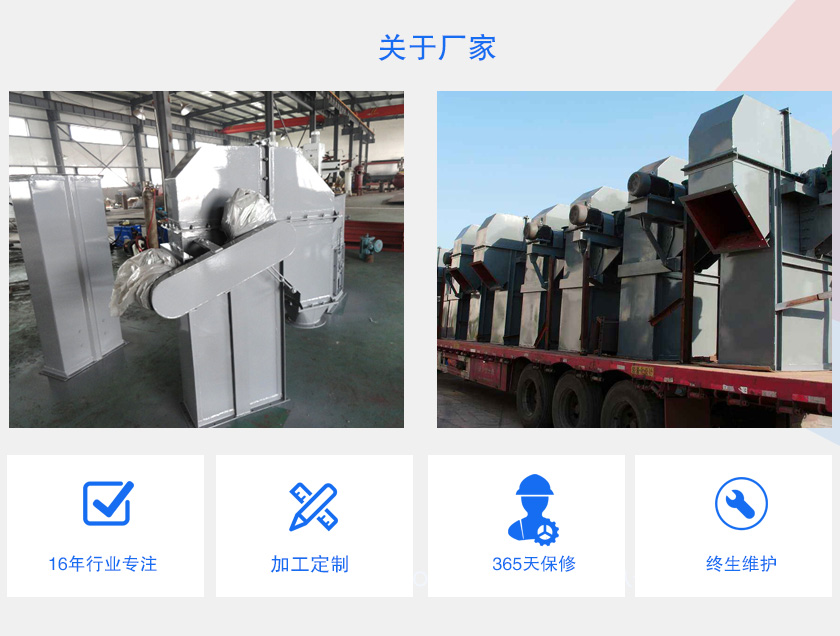

關于廠家

板鏈斗式提升機產品制造工藝：等離子/激光下料，沖孔，數控折彎，機器人自動焊接工藝。箱體沖壓成形，中間箱體四道筋，采用全焊方式，整體剛性及密封性較強。

大漢機械生產的斗式提升機產品供貨內容：頭箱，尾箱，中間箱，電機，減速機，逆止器，電機防雨罩，傳動皮帶/鏈條防護罩，護欄，平臺，吊裝件，配重箱（包括但不限于以上內容，具體以實際供貨內容為準。）
