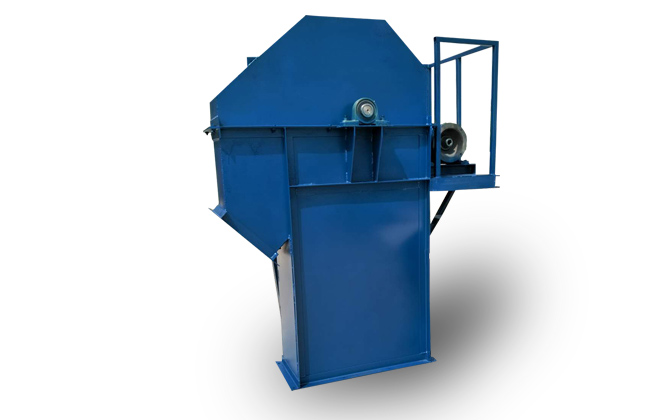

TD,D系列斗式提升機

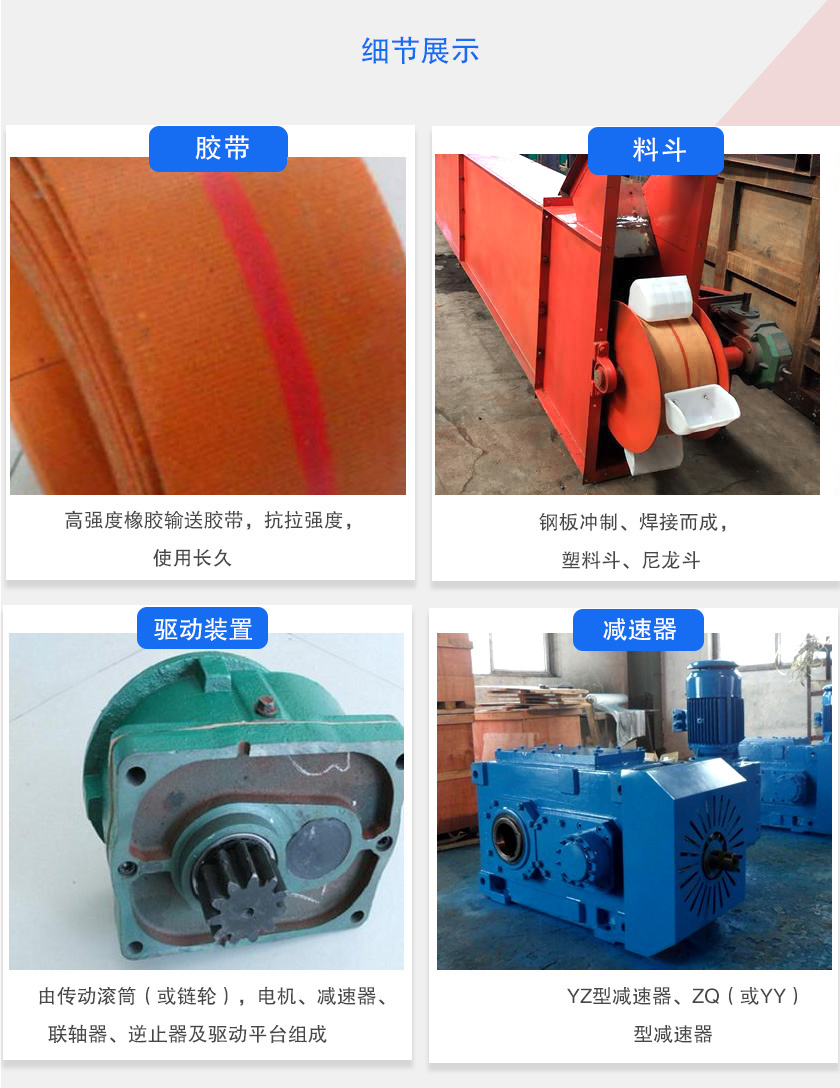

細節展示

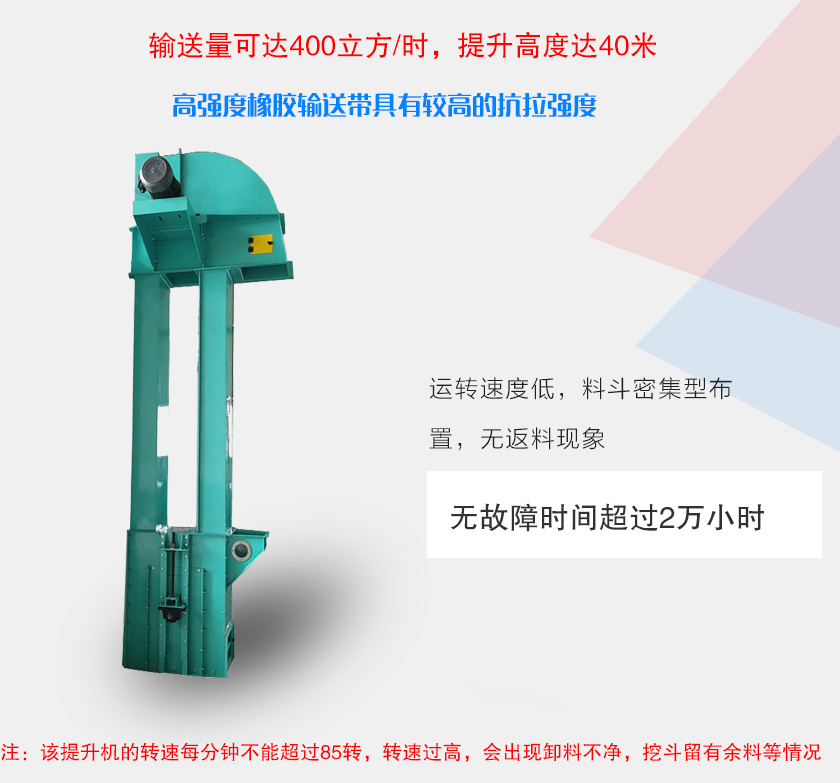

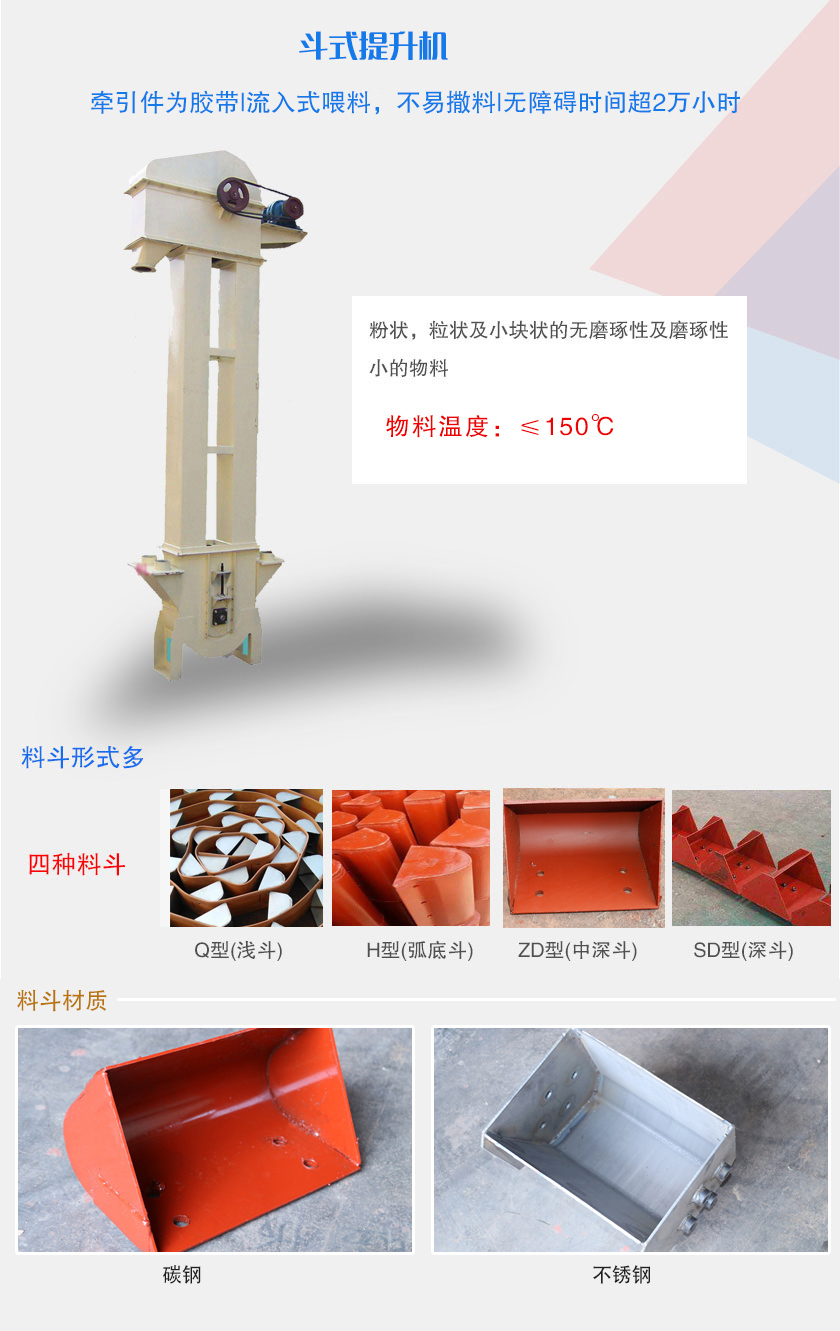

TD型斗式提升機主要由驅動裝置、上部區段、料斗與橡膠帶、中殼體、帶檢修門的中殼體、下部區段等組成，其主要結構特點是：

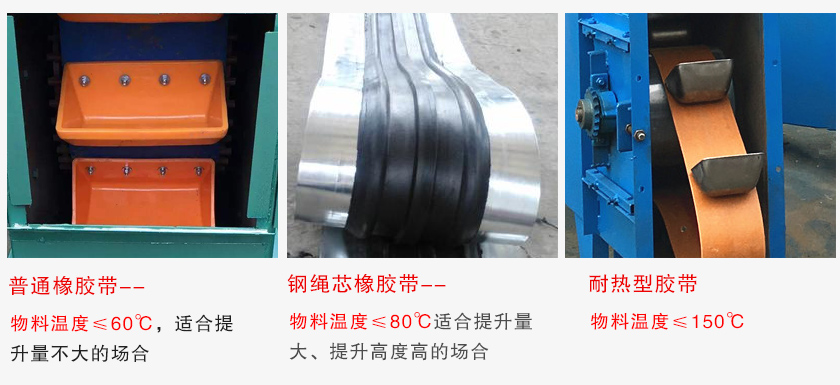

1、采用橡膠帶作為牽引構件，具有自重小、撓性好、運行平穩、磨損小的特點

2、殼體之間、檢修門與殼體之間處均設置有密封裝置，保證無粉塵外泄，清潔

3、機殼和頭罩設有多個檢修門，一旦出現故障或者需要更換料斗等易損件時，可以便捷的進行檢修或更換

4、在傳統裝置內部設有高可靠性的逆止機構，在防止?fàn)恳洼d料料斗逆行的同時，使傳動裝置整體結構緊湊、占用空間小

5、中部殼體均為折彎構件焊接而成，在提高機殼整體剛度的同時，使機殼各段節具有良好的通用性和互換性，保證組裝完畢后，機殼具有良好的垂直度

6、在底部設有張緊機構，保證工作時皮帶有足夠的預緊力；同時在底部滾筒裝置中帶有自動調心機構，以防止?jié)L筒受到不均勻拉力后發生傾斜，進而造成設備故障.

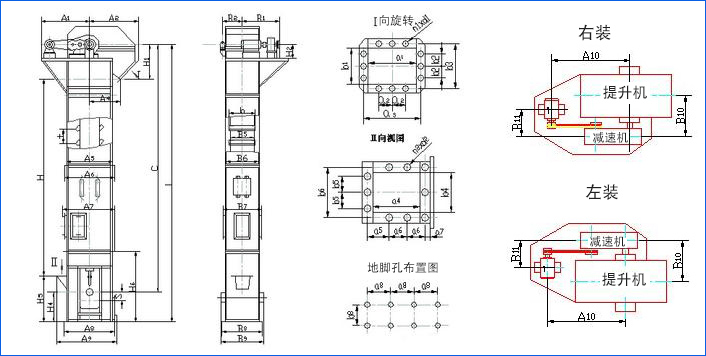

安裝尺寸

驅動裝置分左裝和右裝兩種，分別與提升機左、右裝對應。

左裝：為人面對進料口，驅動裝置組合和傳動鏈輪在左側。

右裝：為人面對進料口，驅動裝置組合和傳動鏈輪在右側。

TD,D系列斗式提升機斗式提升機的傳動裝置有兩種形式，分別配有YZ型減速型或ZQ（YY）型減速器。YZ型軸裝減速器直接套裝在主軸軸頭上，省去了傳動平臺、聯軸器等，使結構緊湊，重量輕，而且其內部帶有異型輥逆止器，逆止可靠。該減速器噪聲低，運轉平穩，并隨主軸浮動，可消除安裝應力，ZQ（YY）型減速器齒輪傳動圓周速度不大于10米/秒，高速軸的轉速不大于1500轉/分，用于正反兩向運轉，壽命長，而且能力大，強度高，齒面磨損小。
