DY型可移動皮帶輸送機

產品介紹

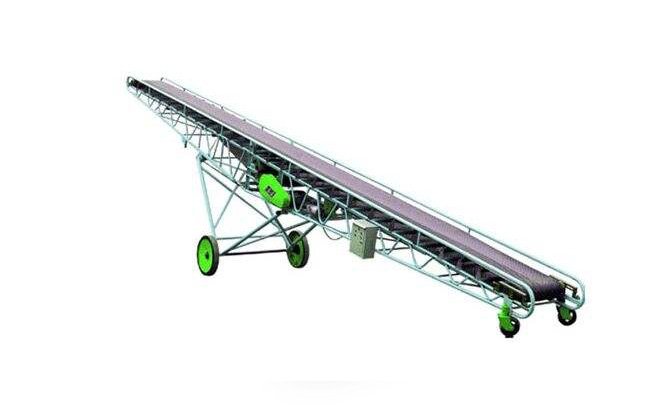

移動升降皮帶輸送機輸送木屑

DY型可移動皮帶輸送機在設計上不同于傳統的固定式皮帶輸送機，由大機架、行走輪、萬向輪、升降裝置組成，適用于散糧、包糧的輸送、堆垛、裝卸車等作業，主要用于裝卸地點經常變動的場所。配備液壓缸和動力裝置，減少了人工升降帶來的危險和工作強度，可將移動皮帶輸送機的高度調整為3米（10英尺），堆垛機的高度調整為6米（20英尺）。可按標準長度或根據客戶要求制造。

該移動式輸送機可以自由靈活移動，在機架兩旁裝有旁導管，防止物料在輸送時掉包，并在進料斗兩側裝置有調節手柄，將側板撐起、防止物料撒漏，便于散裝物料輸送，機架采用焊接的珩架結構，在包運集中載荷下有足夠的強度和良好的鋼性。大、小走輪均采用實心膠輪，防止壓碎糧食和倉庫地面。

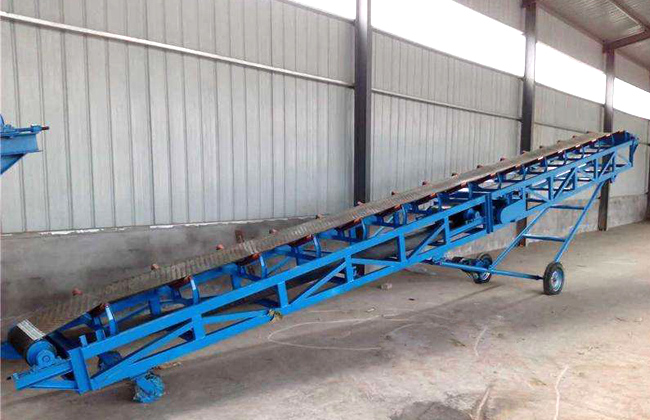

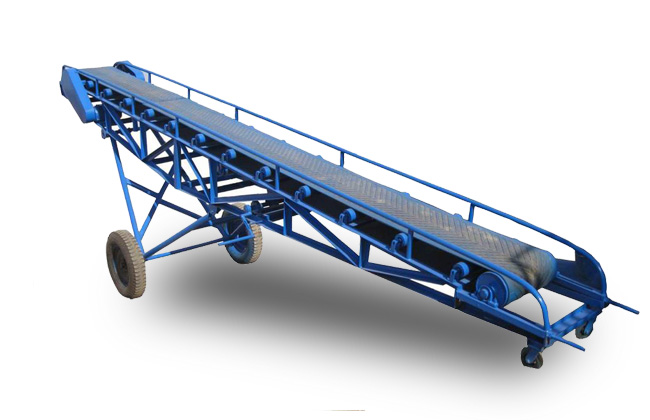

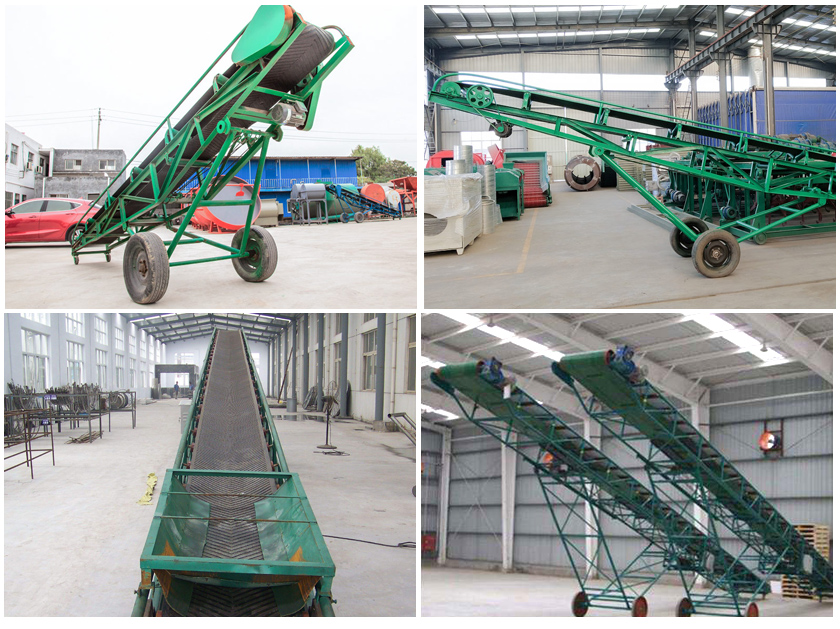

產品實拍

移動皮帶輸送機型號

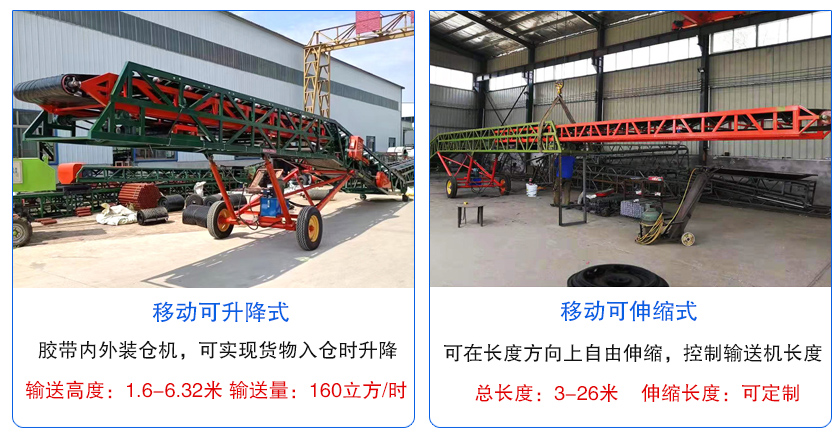

移動皮帶輸送機可分為移動升降式皮帶輸送機和可伸縮移動皮帶輸送機兩種：

1、移動可升降皮帶輸送機：高度可在規定高度內調節。

6米的升降高度：1.7-2.7米、8米的升降高度：2.5-3.7米、10米的升降高度：2- 4米、12米的升降高度：2-4.5米、15米的升降高度：3-6米

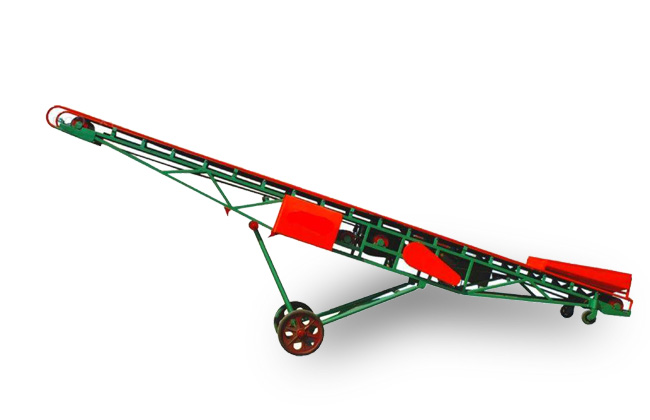

2、移動可伸縮皮帶輸送機：可實現在長度方向上自由伸縮。

輸送機節數：二節式、三節式、四節式，縮回和伸出長度范圍為3-26米（可定制）。

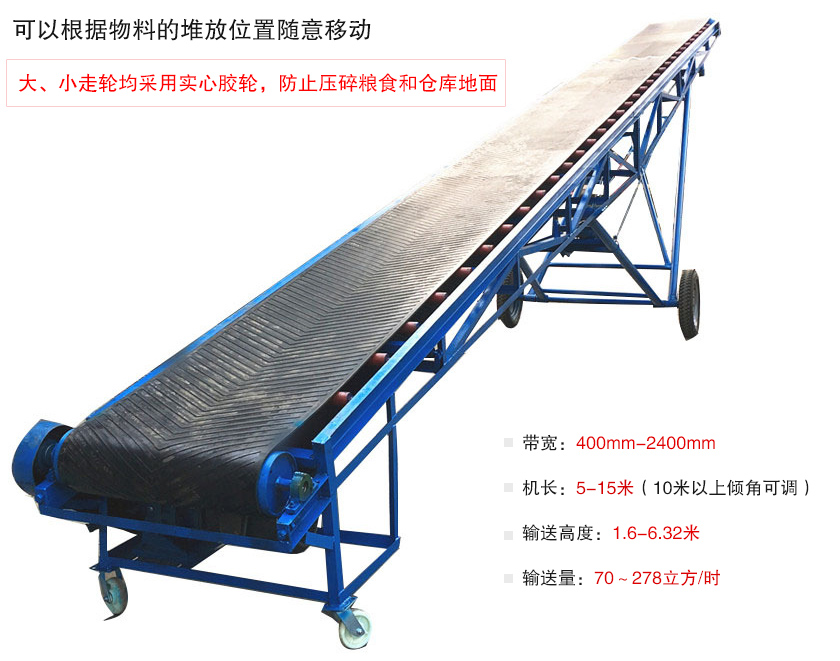

突出優勢

1、自由移動：配備萬向輪，由于重量輕，移動式帶式輸送機可以移動到任何地方，以適應更多的工作條件。

2、可向下輸送：可根據用戶輸送方向設計為向下輸送，可用于卸料，一般用于袋裝物料卸車時使用，輸送量每小時可以達到160噸。

3、高度可調：升降高度可根據實際需要調整，采用電控箱調節，實現設備自動化，避免人工操作，節省人力物力。

4、不撒料：機身尾部加裝導料槽和擋板，尾部加裝導槽和擋板，避免進料時落料，設計更加合理、人性化。

5、根據環境和條件，活動輪可以更換為充氣輪胎，方便用戶的同時防止壓壞地面。

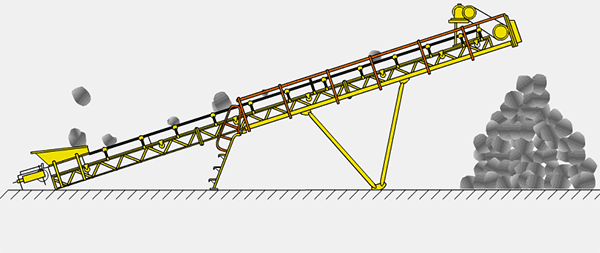

工作原理

DY型可移動皮帶輸送機主要由兩個端點滾筒及緊套其上的閉合輸送帶組成。帶動輸送帶轉動的滾筒稱為驅動滾筒（傳動滾筒），另一個僅在于改變輸送帶運動方向的滾筒稱為改向滾筒。驅動滾筒由電動機通過減速器驅動，輸送帶依靠驅動滾筒與輸送帶之間的摩擦力拖動。驅動滾筒一般都裝在卸料端，以增度大牽引力，有利于拖動。物料由喂料端喂入，落在轉動的輸送帶上，依靠輸送帶摩擦帶動運送到卸料端卸出。

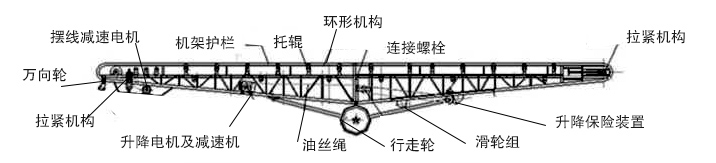

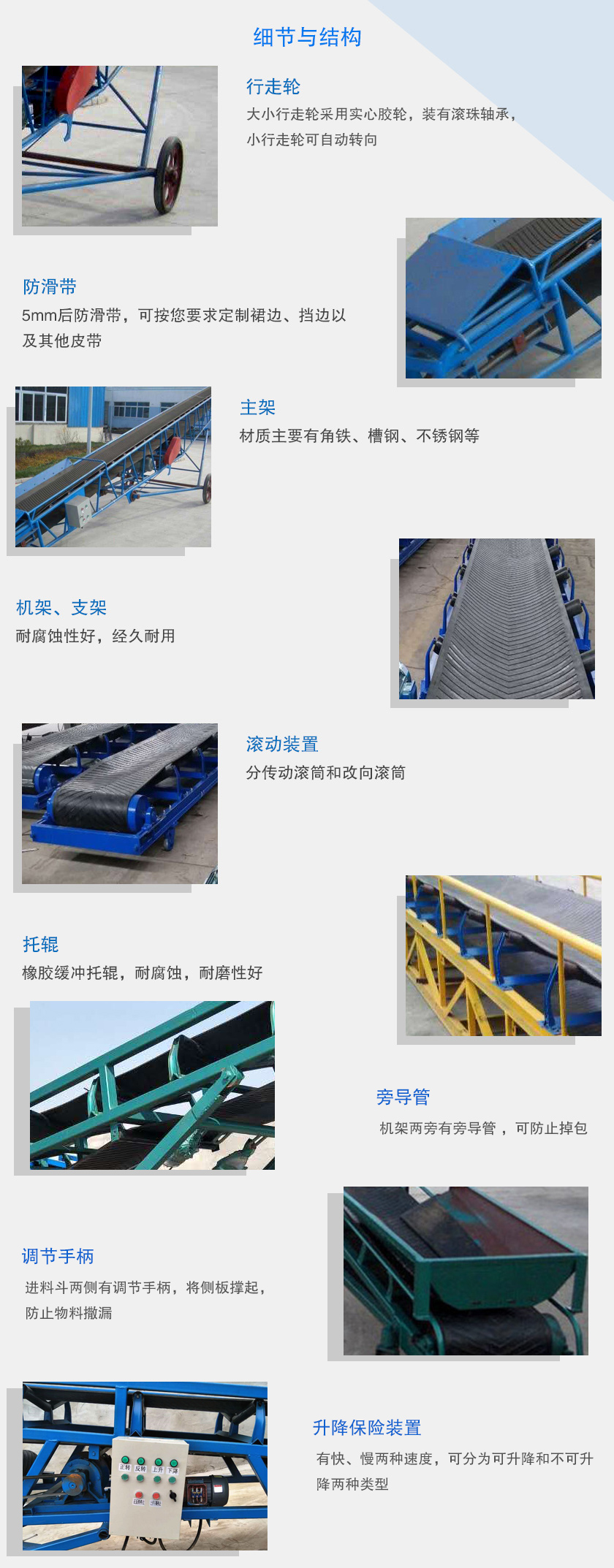

結構圖紙

DY型可移動皮帶輸送機主要由實心輪胎、腳輪、驅動裝置、輸送帶、托輥、張緊裝置、滾筒以及改向裝置等部分組成。

技術參數

寬度 (mm)	輸送長度 功率			輸送速度 (m/s)	輸送量 (t/h)
400	≤10 3	12-15 3-4	15-30 4-7.5	1.25-2.0	30-60
500	≤10 3	12-15 4-5.5	15-30 5.5-7.5	1.25-2.0	40-80
650	≤10 4	12-15 7.5	15-30 7.5-11	1.25-2.0	80-120
800	≤10 4	12-15 7.5	15-30 7.5-15	1.25-2.0	120-200
1000	≤10 5.5	10-20 7.5-11	20-40 11-22	1.25-2.0	200-320
1200	≤10 7.5	10-20 7.5-15	20-40 15-30	1.25-2.0	290-480
1400	≤10 11	10-20 15-22	20-40 22-45	1.25-2.0	400-680
1600	≤10 15	10-20 22-30	20-50 30-75	1.25-2.0	600-1080
1800	≤10 18.5	10-20 30-45	20-50 45-110	1.0-2.0	800-1500
2000	≤10 22	10-20 45-55	20-50 55-132	1.0-2.0	1000-2000
2400	≤10 30	10-20 55-75	20-50 75-185	1.0-2.0	1500-3000

行業應用

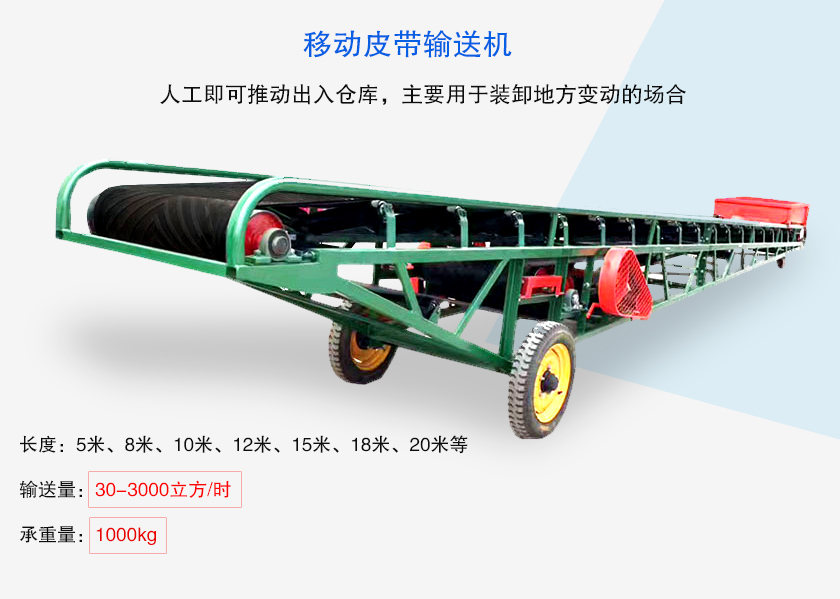

移動皮帶輸送機可以快速輕松地從一個工作地點運輸?shù)搅硪粋€(gè)工作地點，它們可以前進，后退，變速和串行連接，可用于各種應用，裝有行走輪，可在工作場所移動自如，主要用于港口、碼頭、車站、倉庫、建筑工地、沙地、養殖場等經常變動的裝卸場所，適合散裝物料或單件輸送。短距離運輸和裝卸，高度可在2-4米或根據您的要求進行調整，操作簡單，效率高。

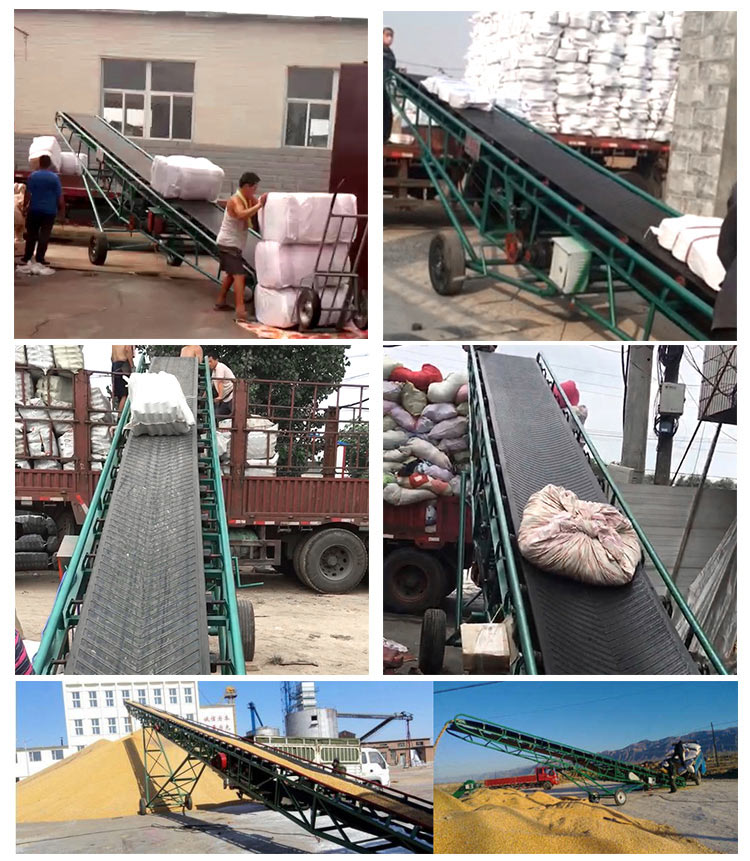

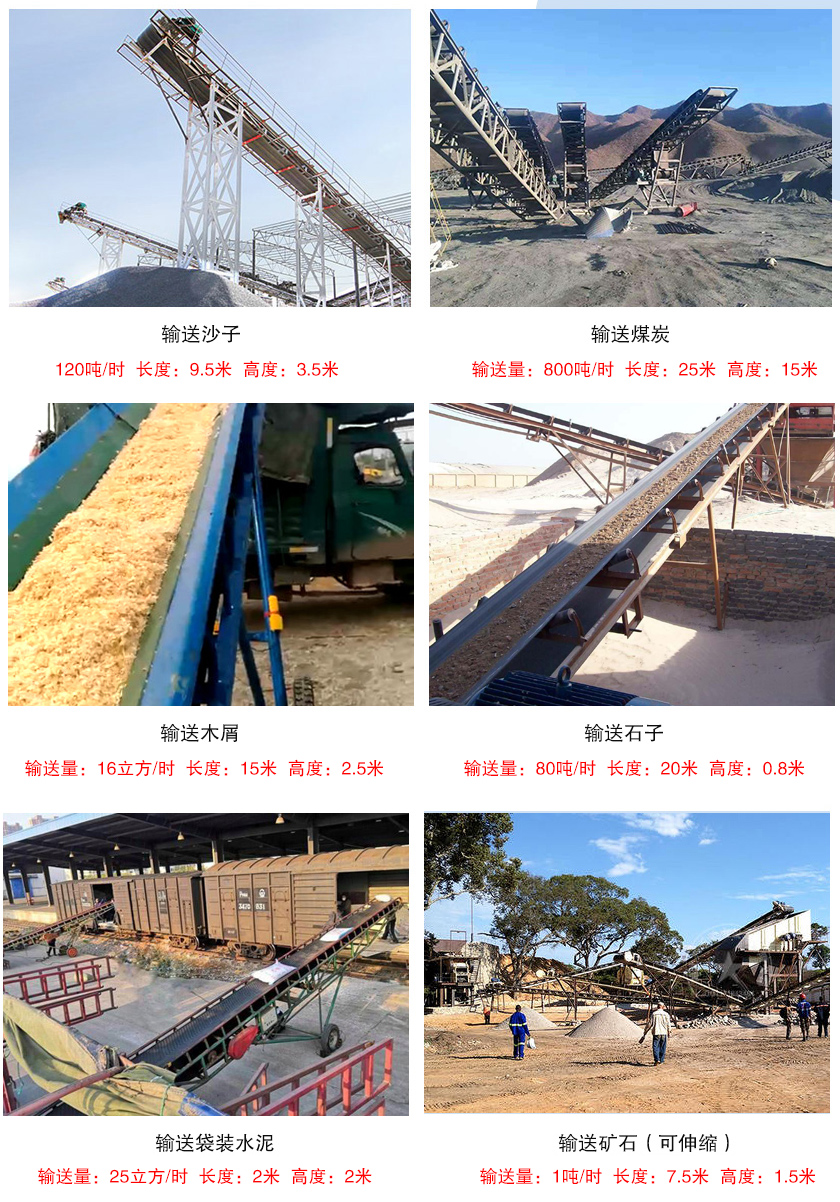

客戶案例

可移動皮帶輸送機購買須知

可移動式皮帶輸送機選型、定貨需注明：帶速、帶寬、輸送距離、輸送量、傾斜角度、物料特性、工作環境、堆積角等基本技術參數，另外輸送如化肥、包裹等箱袋狀物品選用平行輸送機，輸送糧食、煤炭、沙石等散狀物料時需選用槽型皮帶輸送機。

帶寬：帶寬有500mm、600mm、800mm等，如需不同帶寬請?zhí)崆案嬷?/p>

長度：可移動皮帶輸送機長度有6米、8米、10米、12米、15米、20米（20米需要特殊告知，機身結構架不同）。

特殊情況需知：如輸磨琢性較大的物料，請?zhí)崆案嬷唧w長度和帶寬以及產量有特殊要求的，可以特殊設計生產。

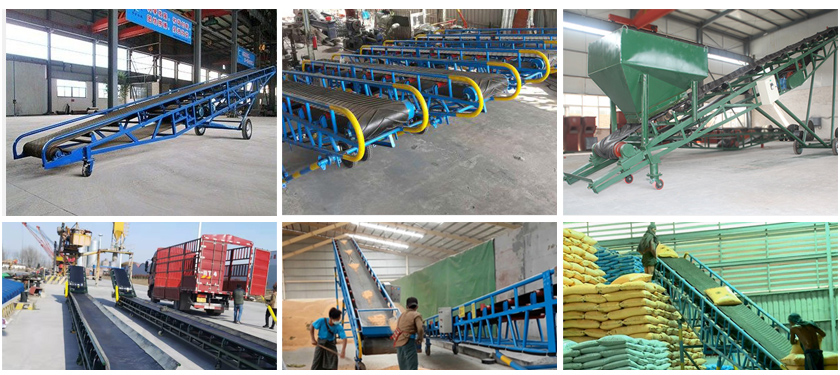

關于廠家
