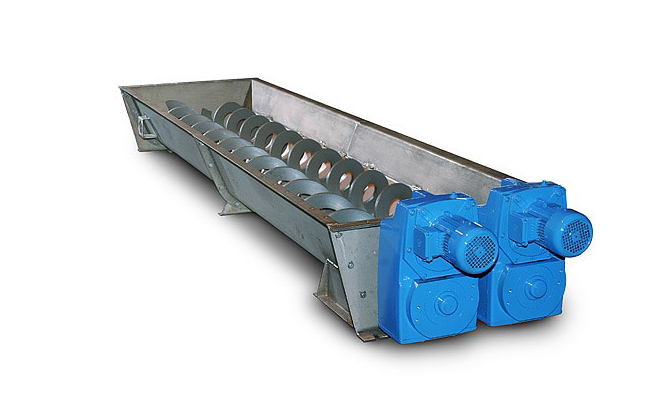

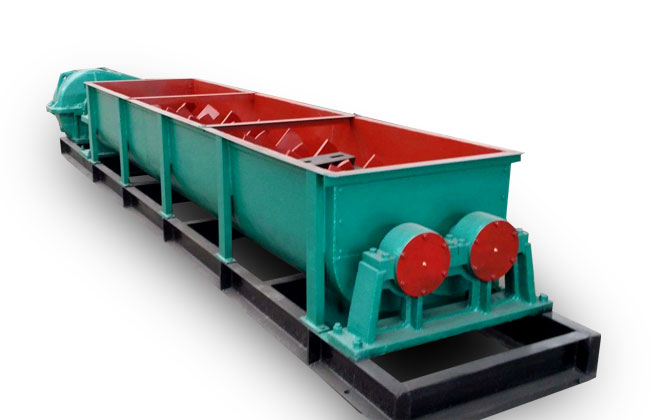

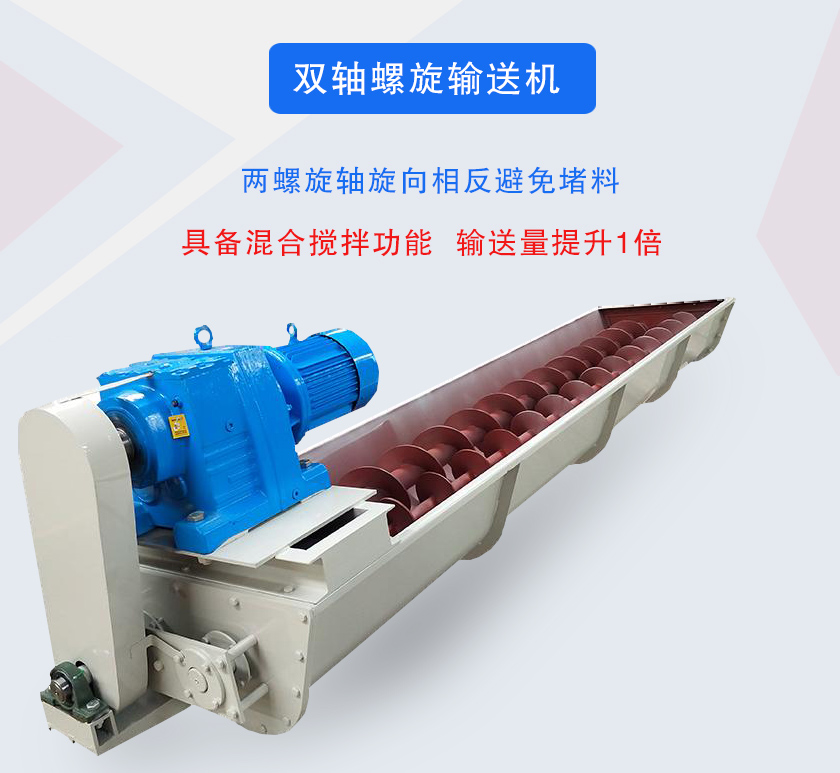

雙軸螺旋輸送機

產品介紹

雙軸螺旋輸送機安裝有兩根螺旋軸，一根左旋，一根右旋。兩根螺旋軸轉向不同方向，依靠螺旋葉片推動物料前進，雙軸之間的物料處于螺旋葉片之間。來回交替旋轉和輸送，可避免物料堆積造成的物料堵塞現象。

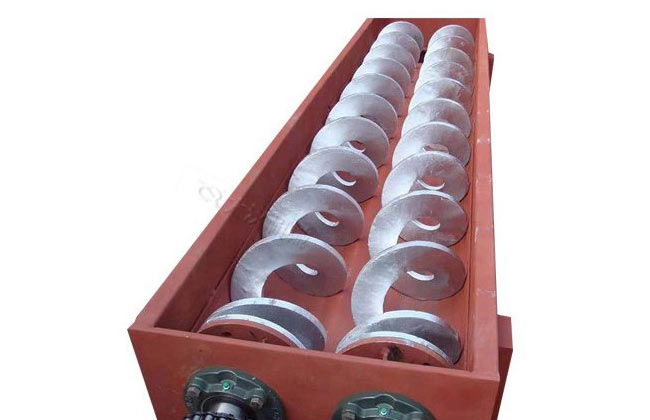

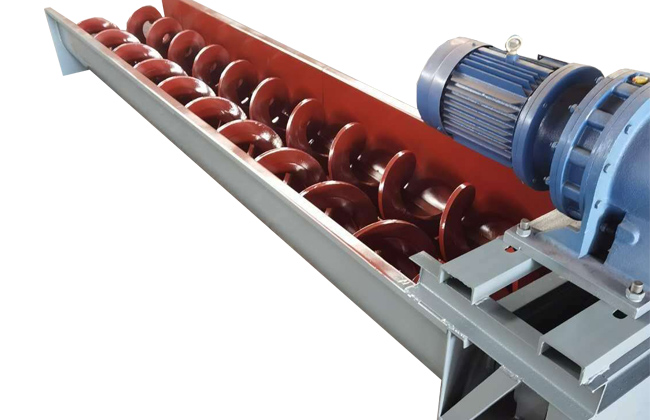

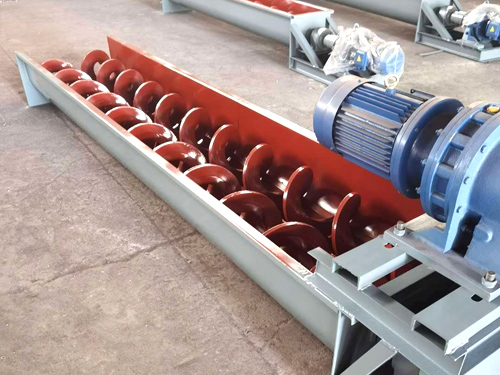

雙無軸螺旋輸送機

兩根無中心螺旋軸，適合輸送粘性、纏繞性物料

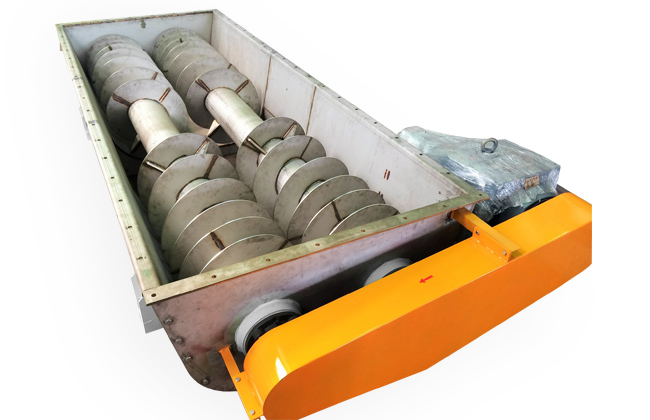

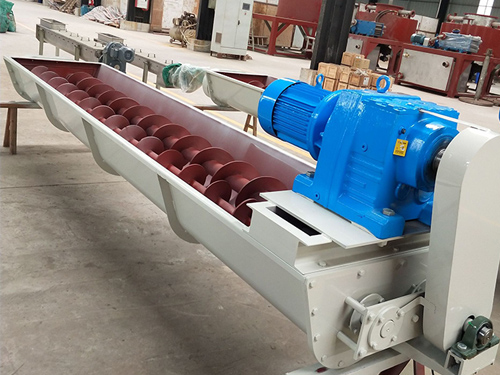

雙有軸螺旋輸送機

雙有軸螺旋，適合輸送普通物料，不具備抗纏繞性

雙軸螺旋輸送機分為雙有軸和雙無軸兩種類型，除了輸送產品外，還具有混合、攪拌等功能。主要用于輸送流動性差的物料，大件或大尺寸需要攪拌的物料。通常，它們在水平方向上運行，適用于在筒倉下方進料。

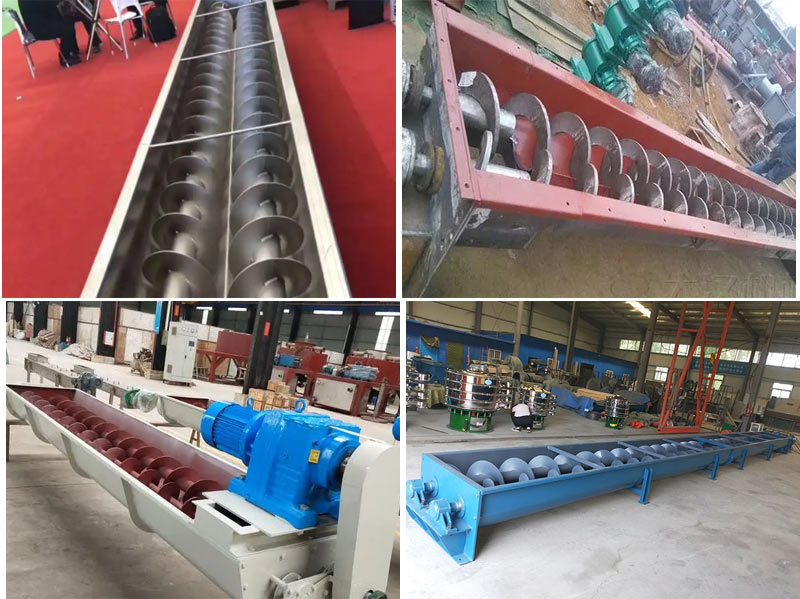

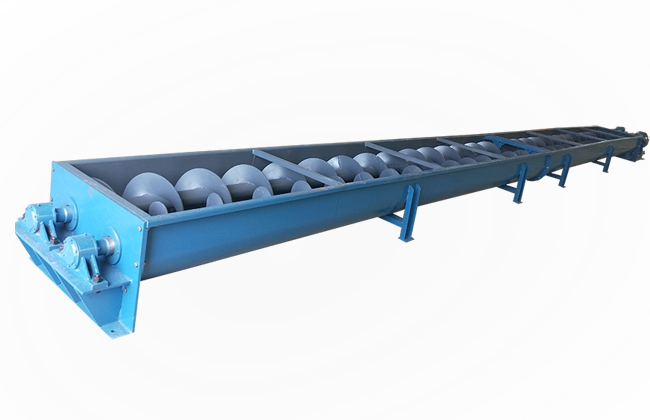

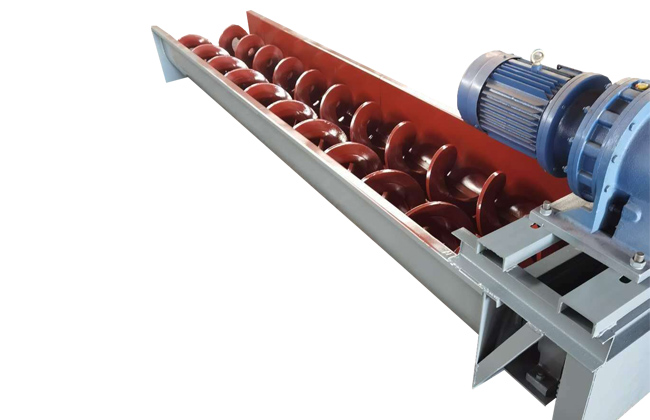

雙軸螺旋輸送機圖片

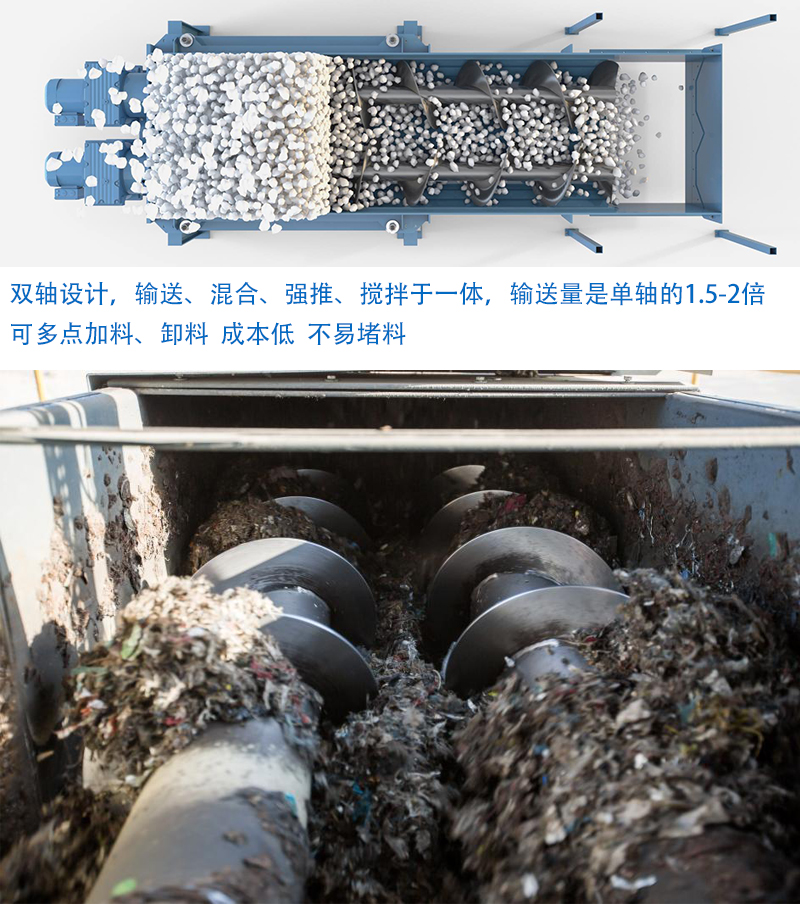

突出優勢

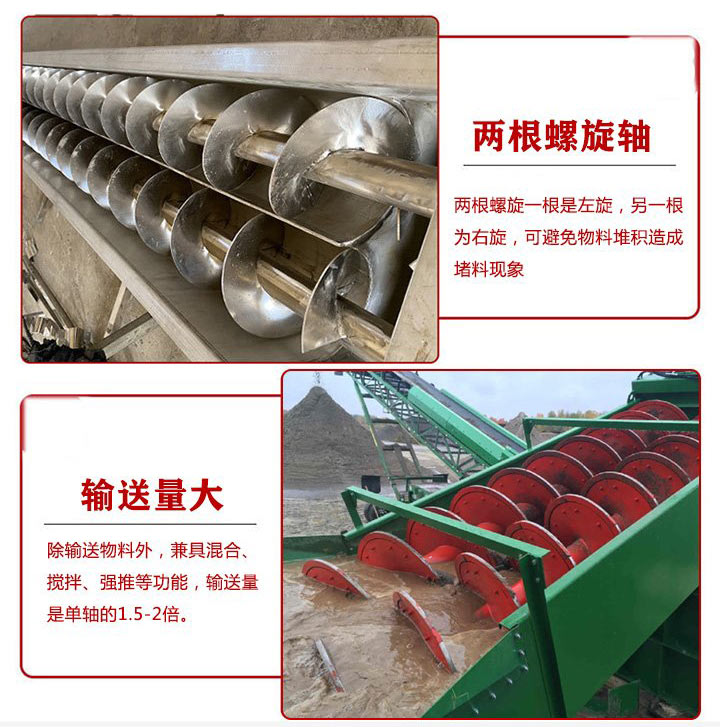

1、兩螺桿在軸伸位置通過一對齒輪轉動。葉片流量比單螺旋葉片大，輸送能力是單軸螺旋輸送機的1.5-2倍。

2、兩根無縫鋼管分別裝有實心螺桿，兩根螺桿轉向不同方向，可避免螺桿軸卡死造成的堵料現象。

3、可任意點上下料，中間進料和多點進料可分位置進行，上槽蓋可拆卸，便于檢查運行狀態，及時清理余料。

4、由于采用雙螺旋軸設計，相當于一臺攪拌機同時攪拌物料，但價格低于攪拌機，節約成本。

5、密封結構，物料不會溢出，也不會被其他粉塵污染，可防止物料被污染或溢出。

6、進料口下端有出料閥，螺桿可反轉出料，出料和清洗十分方便。

工作原理

物料從進料口加入，當轉軸轉動時，物料受到螺旋葉片反向推力的作用。該推力的徑向分力和葉片對物料的摩擦力，有可能帶著物料繞軸轉動，但由于物料本身的重力和料槽對物料的摩擦力的緣故，才不與螺旋葉片一起旋轉，而在葉片反向推力的軸向分力作用下，沿著料槽軸向移動。

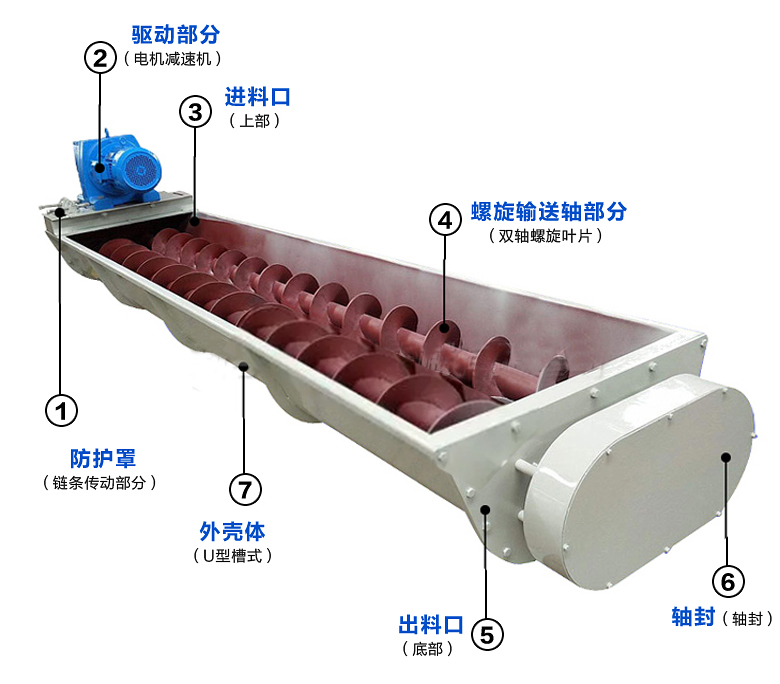

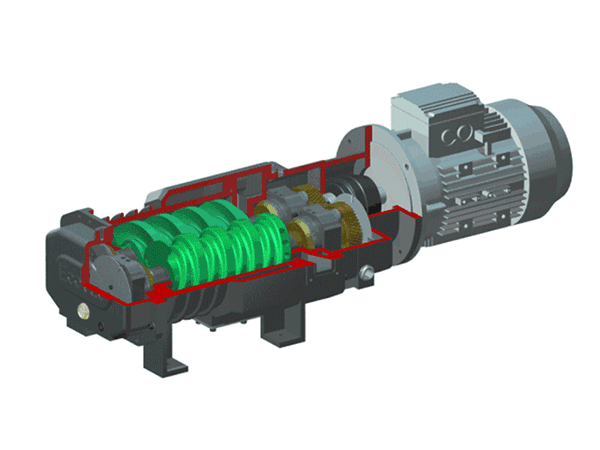

結構特點

雙軸螺旋輸送機旋轉軸上焊有螺旋葉片，葉片的面型根據輸送物料的不同有實體面型、帶式面型、葉片面型等型式，雙螺旋輸送機的螺旋軸在物料運動方向的終端有止推軸承以隨物料給螺旋的軸向反力，在機身較長時，應加中間吊掛軸承，雙螺旋輸送機旋轉軸的旋向，決定了物料的輸送方向，一般雙螺旋輸送機在設計時都是按照單項輸送來設計旋轉葉片的當反向輸送時，會大大降低輸送機的使用壽命。

1.螺旋軸與吊軸承、頭、尾軸聯接均采用嵌入舌式，安裝、拆卸不需要軸向移動，維修方便。芯軸長、吊掛少、故障點少。

2.采用變徑結構，增大吊軸承處容積，避免吊軸承與物料接觸，吊軸承壽命可達到兩年以上。

3.各傳動部位均采用浮動連接方式，吊軸承為萬向結構，使螺旋體、吊軸承和尾部總形成一個整體旋浮體，在一定范圍內可以輸送阻力自由旋轉避讓，不卡料，不堵料。

4.頭尾軸承座均在殼體外，所有軸承采用多層密封盒配合密封技術，軸承使用壽命長。

5.與其他輸送設備相比，具有整機截面尺寸呢小、密封性能好、運轉平穩可靠、可中間多點裝料和卸料及操作安全、維修簡單等優點。

技術參數

規 格		主要技術性能	驅動裝置	驅動裝置			重量
直徑	長度	產量(水泥) t/h	轉速	減速機		電動機
				型號	速比	功率
U 200	-10	9	60	ZQ250	23.34	1.1	726
U 200	-20	9	60	ZQ250	23.34	1.5	1258
U 250	-10	15.6	60	ZQ250	23.34	2.2	960
U 250	-20	15.6	60	ZQ250	23.34	3	1750
U 300	-10	21.2	60	ZQ350	23.34	3	1373
U 300	-20	21.2	60	ZQ350	23.34	4	2346
U 400	-10	51	60	ZQ400	23.34	5.5	1911
U 400	-20	51	60	ZQ500	23.34	11	2049
U 500	-10	87.5	60	ZQ400	23.34	7.5	2381
U 500	-20	87.5	60	ZQ650	23.34	18.5	5389
U 600	-10	134.2	45	ZQ750	23.34	22	3880
U 600	-10	134.2	45	ZQ850	23.34	55	7090

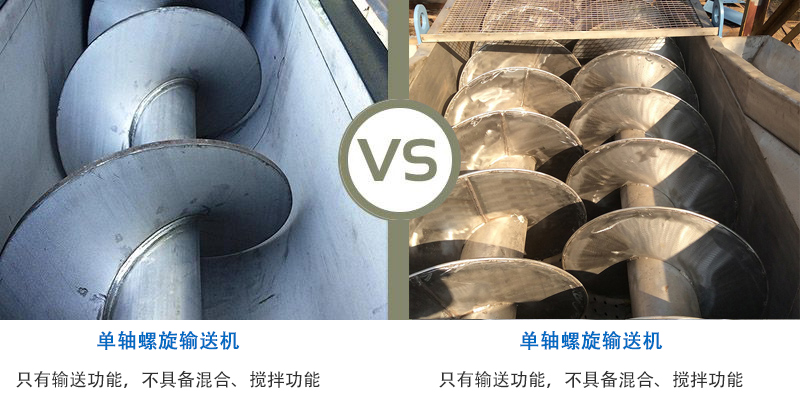

雙軸螺旋輸送機和單軸螺旋輸送機的區別

1、功能：雙螺旋輸送機是兩側的螺旋軸轉向不同的方向，具有混合攪拌功能。當物料放入進料口時，它會自動將物料旋轉到中間并混合在一起。單軸螺旋輸送機無論向哪個方向運行，都不具備混合攪拌功能。

2、輸送糧：在相同的轉速下，由于雙葉片的螺旋角比單葉片大，所以雙葉片的輸送流量比單螺旋葉片大。輸送能力是單螺桿的1.5-2倍。

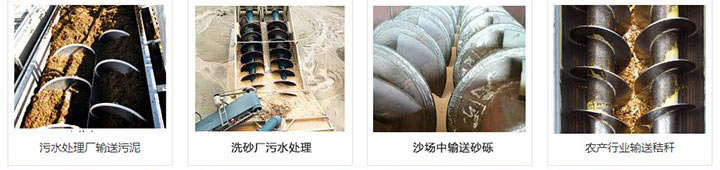

行業應用

雙軸螺旋輸送機主要是用在輸送粉狀、小直徑顆粒的物料行業中，一般在處于水平方向的情況下運轉工作，適合處于料倉的下方喂料，在冶金和建材行業、化工業與糧食機械加工業等受到了廣泛的應用。

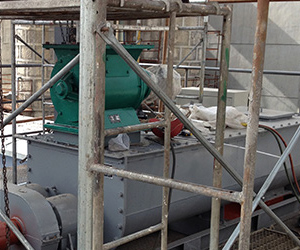

混凝土攪拌站

水泥、粉煤灰輸送

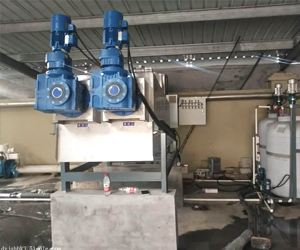

污水處理廠

污泥、污水處理

客戶案例

粉狀物料輸送：可用于粉狀物料的水平或傾斜輸送，如水泥、面粉、石灰等。

顆粒物料輸送：適用于顆粒狀物料的輸送，如飼料、化肥、礦石等。

混合物料攪拌：可用于將不同物料進行混合攪拌，如混合肥料、建筑材料等。

廢棄物處理：可用于廢棄物的輸送和處理，如垃圾、廢料等。

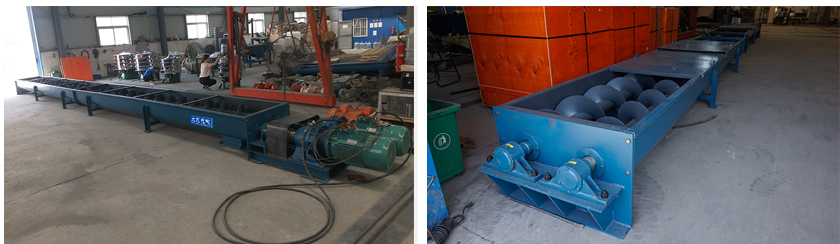

關于廠家

新鄉大漢雙軸螺旋輸送機廠家主要生產雙軸螺旋輸送機和雙無軸螺旋輸送機。型號齊全，可定制。廠家提供從設計、繪圖、建模、加工、質檢、裝配、試機、噴漆、發貨等一站式服務，擁有折彎機、切割機、拋光機等加工設備，以及安裝車間，噴漆車間、倉庫等加工車間。此外，我們還根據您提供的參數進行選型設計。我們有14年的設計和生產經驗，產品質量好。

廠家根據你提供的參數選型設計，我們有十年設計制作工作經驗，產品質量好。

1、如果你是更換，需要提供法蘭是（圓形還是方形），法蘭（外徑、內徑、法蘭孔中心距），進出口距離，如果是新安裝可以忽略這些參數，你們在安裝時按著我們尺寸做就行。

2、需要提供安裝工況、物料名稱、物料顆粒大小、物料是否有硬度、物料是否有粘稠度、物料溫度、進出口距離、你需要的輸送量等一些參數，我們幫你合理選型以達到你需求，保證你用著舒心、用著放心。
