管式螺旋輸送機型號

發布時間：2026-05-28 14:05:50 作 者：姚思丹

想必很多人都會對管式螺旋輸送機的機型和型號有疑惑，機型是什么，和型號之間有什么關系？下面小編給大家詳講一下管式螺旋輸送機的型號。

其實，機型是要大于型號的，機型指的是機器的某一個系列，而型號則是指每一個系列機器的不同型號，管式螺旋輸送機按照機型可分為三種：LS管式螺旋輸送機,GX管式螺旋輸送機,GL管式螺旋輸送機，小編給大家整理了這三種管式螺旋輸送機機型的常見型號，如下：

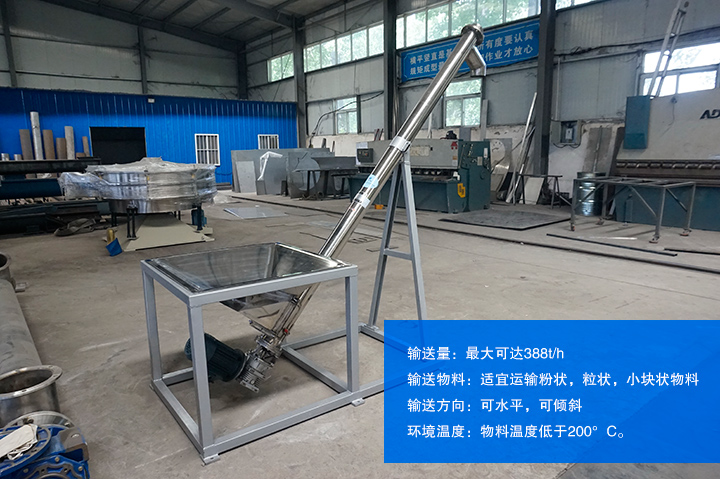

LS型管式螺旋輸送機

型號 規格		螺旋 直徑 mm D	螺距 mm s	轉速 r/min n	標準體積輸送量			轉速 r/min	標準體積輸送量			轉速 r/min	標準體積輸送量			轉速 r/min	標準體積輸送量
					Iv(m3/h)				Iv(m3/h)				Iv(m3/h)				Iv(m3/h)
					￠	￠	￠	￠	￠	￠	￠	￠	￠	￠	￠	￠	￠	￠	￠
					0.45	0.33	0.15	n	0.45	0.33	0.15	n	0.45	0.33	0.15	n	0.45	0.33	0.15
小 型	LS100	100	100	140	3.0	2.2	1.0	112	2.4	1.7	0.8	90	1.9	1.4	0.6	71	1.5	1.1	0.5
	LS125	125	125	125	5.2	3.8	1.7	100	4.1	3.0	1.4	80	3.3	2.4	1.1	63	2.6	1.9	0.9
	LS160	160	160	112	9.7	7.1	3.2	90	7.8	5.7	2.6	71	6.2	4.5	2.1	56	4.9	3.6	1.6
	LS200	200	200	100	16.9	12.4	5.6	80	13.5	9.9	4.5	63	10.7	7.8	3.6	50	8.5	6.2	2.8
中 型	LS250	250	250	90	29.7	21.8	9.9	71	23.5	17.2	7.8	56	18.5	13.6	6.2	45	14.9	10.9	5.0
	LS315	315	315	80	52.9	38.8	17.6	63	41.6	30.5	13.9	50	33.1	24.2	11.0	40	26.4	19.4	8.8
	LS400	400	355	71	85.3	62.5	28.4	56	67.3	49.3	22.4	45	54.1	39.6	18	36	43.2	31.7	14.4
大 型	LS500	500	400	63	133.2	97.7	44.4	50	105.8	77.6	35.3	40	84.6	62.0	28.2	32	67.7	49.6	22.6
	LS630	630	450	50	188.9	138.5	63.0	40	151.1	110.8	50.4	32	120.9	88.6	40.3	25	94.4	69.3	31.5
	LS800	800	500	40	270.7	198.5	90.2	32	216.6	158.8	72.2	25	169.2	124.1	56.4	20	135.4	99.3	45.1
特 大 型	LS1000	1000	560	32	379.0	277.9	126.3	25	296.1	217.1	98.7	20	236.9	173.7	79.0	16	189.5	139.0	63.2
	LS1250	1250	630	25	520.5	381.7	173.5	20	416.4	305.4	138.8	16	333.1	244.3	111.0	13	270.7	198.5	90.2

常見型號：LS100、LS200、LS250、LS315、LS400、LS500

螺旋直徑（mm）：和型號相對，常見型號100mm、200mm、250mm、315mm、400mm、500mm

轉速(r/min):和型號相對，140、90、90、75、60，直徑越長，轉速越慢。

輸送量（m3/h）:和型號相對，2.6、11、22、36.4、66.1、93.1，最大可達388t/h

輸送物料：適宜運輸粉狀，粒狀，小塊狀物料（如灰、煤等）。

輸送方向：可水平，可傾斜，傾斜角度低于20°。

環境溫度：外部環境為-20-50°C，物料溫度低于200°C。

驅動形式：單驅動情況下，螺旋機體最大長度可達40m。

雙驅動情況下機體中間采用斷開軸結構，長度最大可達80m。

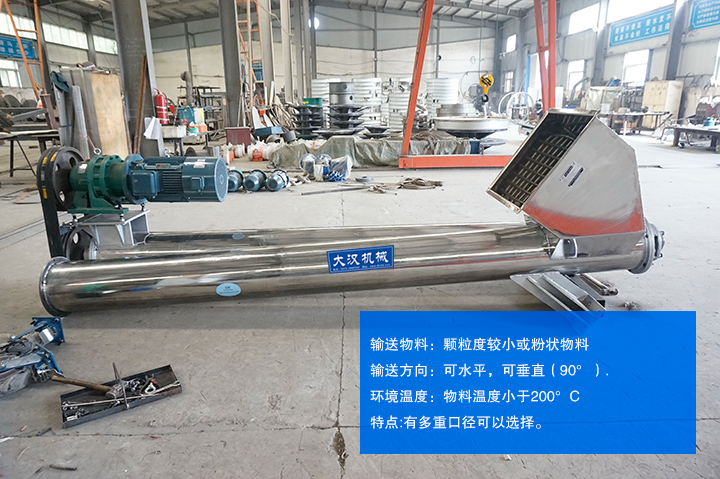

GX管式螺旋輸送機

GX型			200	250	300	400	500
螺旋直徑（mm）	100	160	200	250	315	400	500	630	800	1000	1250
螺距（mm）	100	160	200	250	315	355	400	450	500	560	630
轉速（r/min）	140	120	90	90	75	75	60	60	45	35	30
輸送量QΦ=0.33（m3/h）	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m（KW）	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m（KW）	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
轉速（r/min）	120	90	75	75	60	60	45	45	35	30	20
輸送量QΦ=0.33（m3/h）	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m（KW）	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m（KW）	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
轉速（r/min）	90	75	60	60	45	45	35	35	30	20	16
輸送量QΦ=0.33（m3/h）	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m（KW）	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m（KW）	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
轉速（r/min）	75	60	45	45	35	35	30	30	20	16	13
輸送量QΦ=0.33（m3/h）	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m（KW）	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m（KW）	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33

常見型號：GX150、GX200、GX250、GX300、GX400、GX500、GX600

螺旋直徑(mm)：150、200、250、300、400、500、600，長度在70m以下。

轉速（r/min）:小于120、100、90、80、71、63、50，直徑越長，轉速越慢。

輸送量：4.5、8.5、16.5、32.5、54、79、139

輸送物料：顆粒度較小或粉狀物料（如干粉，細沙），不易輸送粘性物料。

輸送方向：可水平，可垂直（90°）.

環境溫度：外部環境為-20-50°C，物料溫度小于200°C

特點:此類型的螺旋輸送機是LS型的更新換代產品，有多重口徑可以選擇。

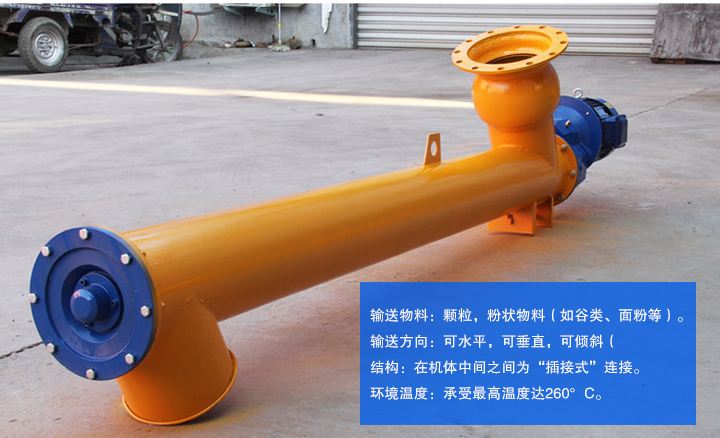

GL管式螺旋輸送機（俗稱絞龍）

常見型號:GL100、GL140、GL160、GL200、GL250、GL500

螺旋直徑（mm）:88、140、163、187、240、436

輸送量（t/h）:6、18、30、48、80、180

輸送物料：顆粒，粉狀物料（如谷類、面粉等）。

輸送方向：可水平，可垂直，可傾斜（傾斜角小于60°)

結構：在機體中間之間為“插接式”連接。

環境溫度：承受最高溫度達260°C。

特點：產品是更新換代的，中間吊承軸結構有了質的改變。
