刮板鏈式輸送機

產品介紹

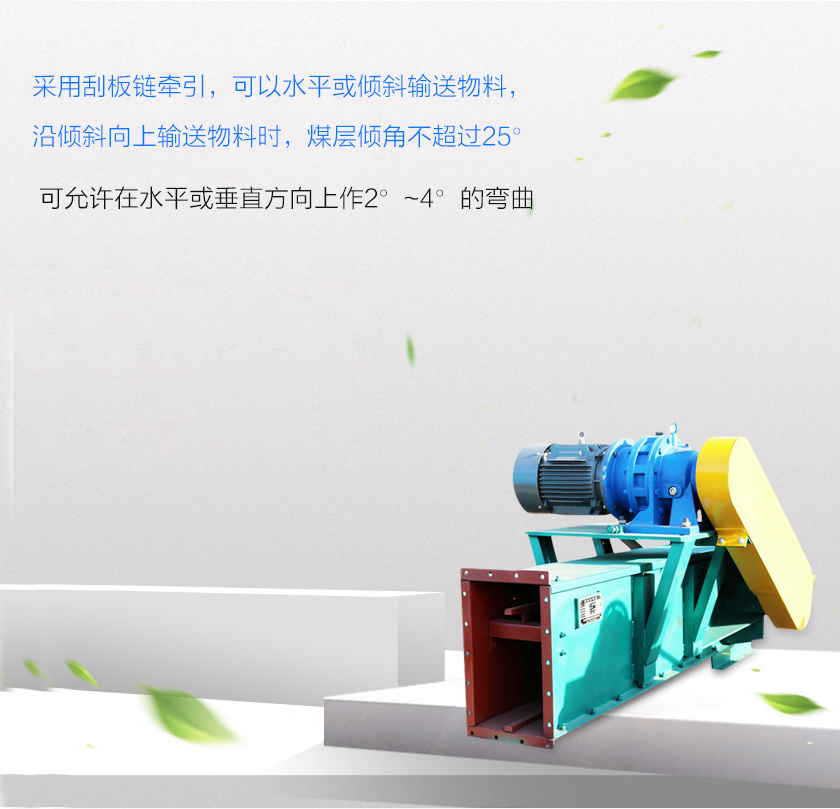

刮板鏈式輸送機簡稱刮板輸送機，主要采用刮板鏈牽引，可以水平或傾斜輸送物料，沿傾斜向上輸送物料時，煤層傾角不超過25°，向下輸送物料時，傾角不超過20°，當煤層傾角較大時，應該加裝防滑裝置，刮板鏈式輸送機相鄰中部槽在水平、垂直面內可有限度折曲的叫可彎曲刮板鏈式輸送機，可允許在水平或垂直方向上作2°~4°的彎曲。

行業應用

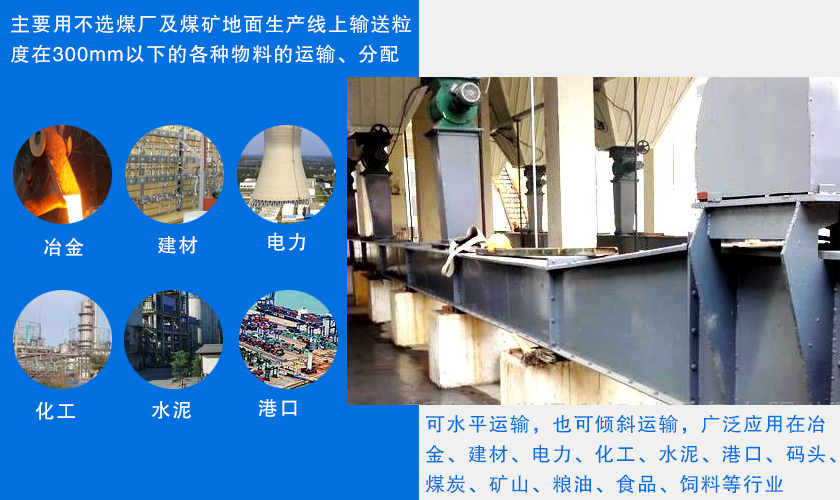

刮板鏈式輸送機主要用不選煤廠及煤礦地面生產線上輸送粒度在300mm以下的各種物料的運輸、分配。可水平運輸，也可傾斜運輸，廣泛應用在冶金、建材、電力、化工、水泥、港口、碼頭、煤炭、礦山、糧油、食品、飼料等行業。

突出優勢

刮板鏈式輸送機采用鋼制槽體和刮板鏈條，能夠承受較大沖擊和載荷，結構堅固、密封性好且布置靈活，可實現水平、傾斜甚至垂直多向輸送，適應復雜工況。

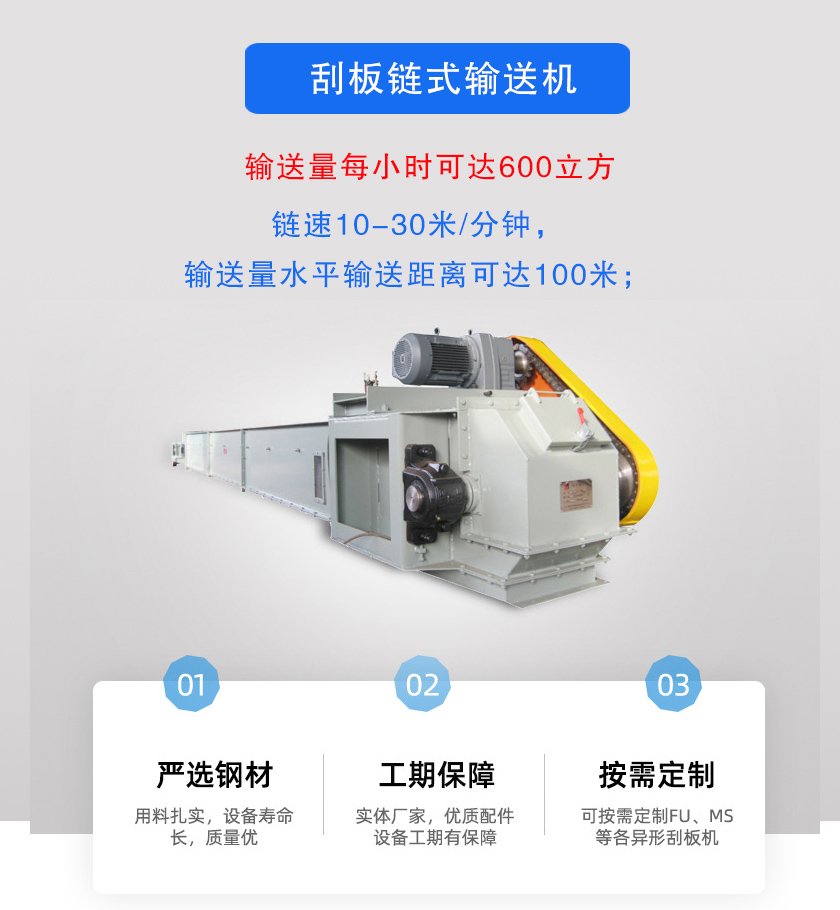

1、鏈速10-30米/分鐘，輸送量每小時可達600立方，水平輸送距離可達100米；

2、可方向運行，方便處理底鏈事故。

3、機殼密封，可以避免物料在輸送過程中產生大量粉塵污染環境。

4、在輸送長度可任意點進料和卸料。

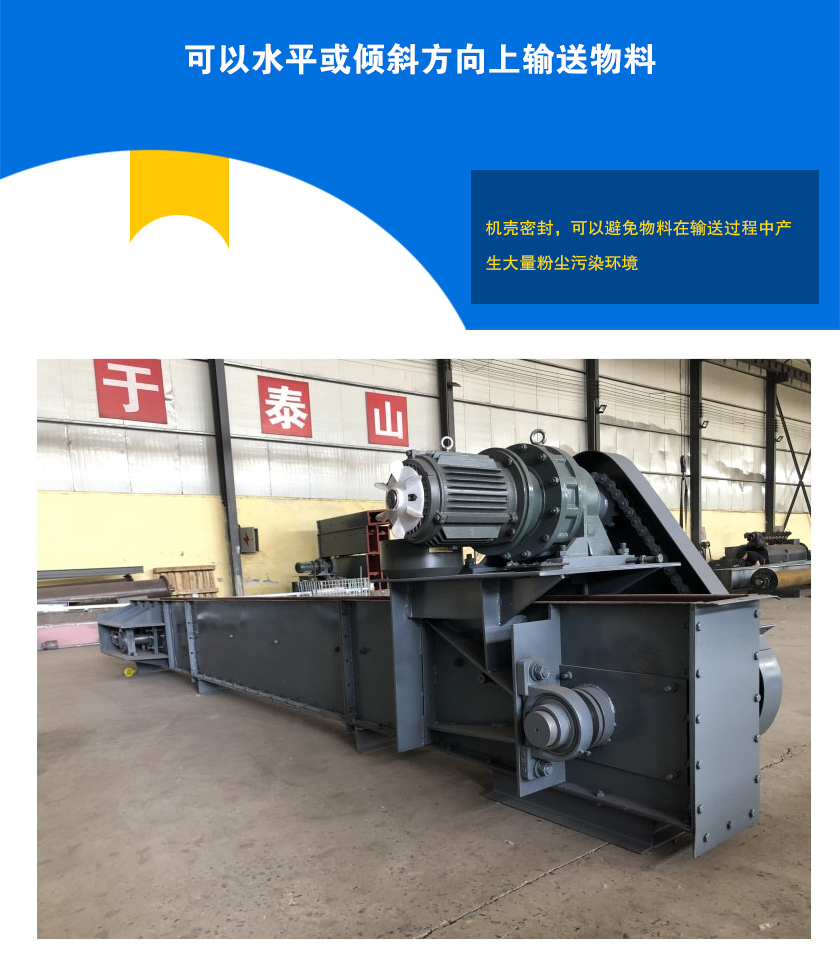

5、可以水平或傾斜方向上輸送物料。

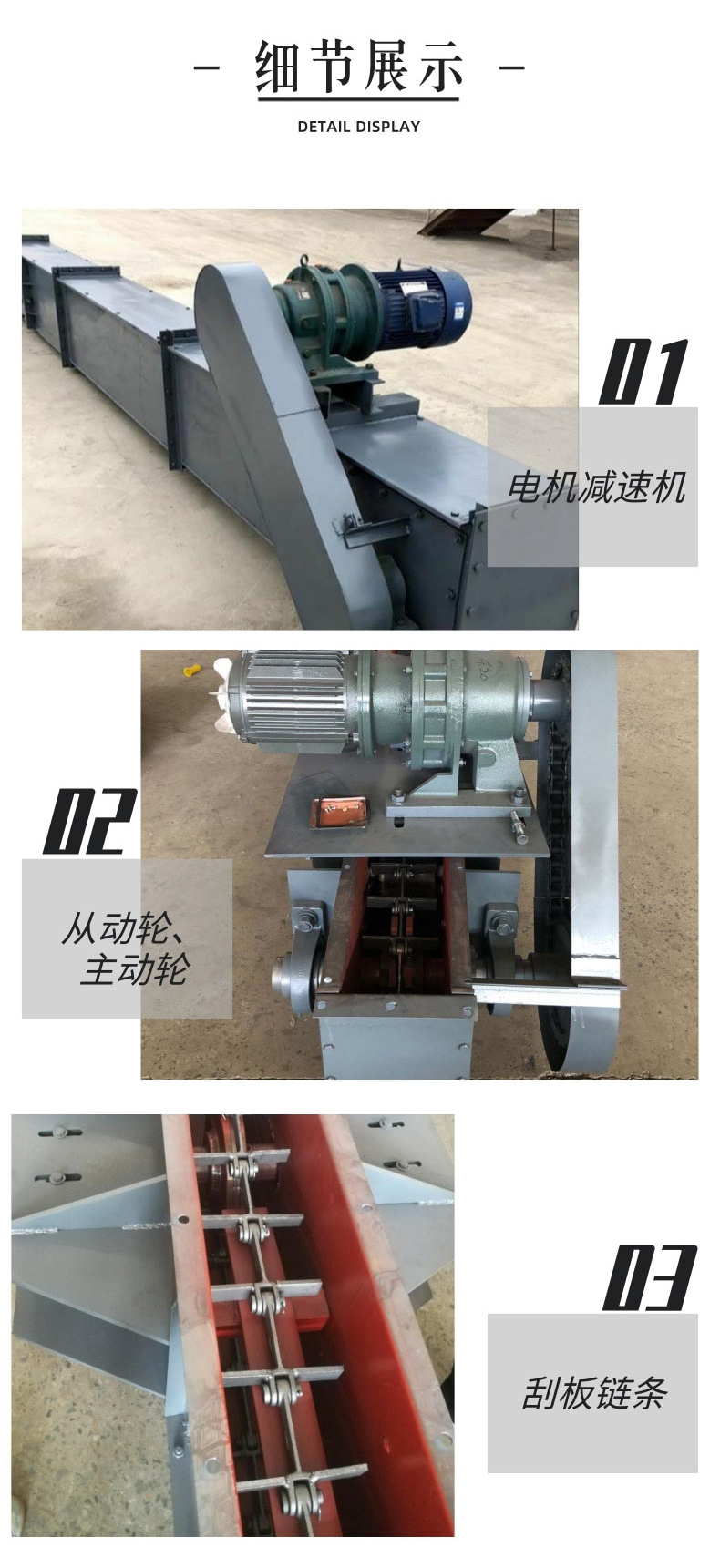

細節與結構

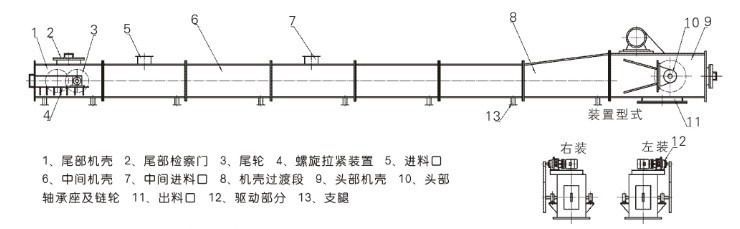

刮板鏈式輸送機主要由驅動裝置、刮板鏈、機頭、中間槽、機尾等部分組成。電機轉矩經聯軸器、減速器傳遞給主動鏈輪軸組，從而牽引鏈條運動，組成一個封閉式的牽引系統。

驅動裝置：由電機、高速聯軸器、行星齒輪減速器、低速聯軸器等組成，按照布置形式不同分為直線型和垂直型，垂直型主要用于安裝位置較小的場合。

刮板鏈：主要由鏈環、聯接環、刮板等組成。

機頭：有頭架、頭輪組等組成，頭輪組是刮板鏈運行的傳動部件，主要由主軸、軸承、軸承座、鏈輪等組成，機頭的尾部與中間槽法蘭聯接。

中間槽：是實現物料轉移的主要部分，根據機長需要有數段3米標準中間槽和1到2段聯接槽組成，根據用戶需要可配用電動閘門、手動閘門，以實現雙向輸送機任意點卸料。

機尾：由機尾架、尾輪組、張緊裝置組成，前部用法蘭與中間槽聯接，通過調節尾部的張緊裝置拉緊尾輪組軸承座，可以調節鏈條的張緊程度。

工作原理

刮板鏈式輸送機以敞開的溜槽作為其承受件，將刮板固定在鏈條上想成刮板連，當機頭傳動部分啟動后帶動機頭軸上的鏈輪旋轉，使得刮板鏈循環運行并帶動物料沿著溜槽移動，直至到機頭不卸載，完成對物料的輸送過程。

技術參數

系列型號	輸送量	設計長度	中部槽內寬	裝機功率	刮板鏈型式	溜槽結構型式
SGB420/30	60	80	400	30	邊雙鏈	扎制
SGB620/40T	150	100	600	40	邊雙鏈	扎制
SGB630/150C	250	150	602	2×75	邊雙鏈	扎制、整體鑄焊
630系列	450	150	590	2×（90-132）	單、邊雙、中雙	扎制、整體鑄焊
730系列	600	200	680	2×（90-200）	單、邊雙、中雙	扎制、整體鑄焊
764系列	700-1000	200	724	2×（132-315）	中雙鏈	整體鑄焊
830系列	1200	200	780	2×（250-315）	中雙鏈	整體鑄焊
880（800）系列	1500	250	800	2×（315-400）	中雙鏈	整體鑄焊
900系列	1800	250	900	2×（315-400）	中雙鏈	整體鑄焊
1000系列	2000	250	1000	2×（375-700）	中雙鏈	整體鑄焊
1000系列	2000	250	1000	2×（700-1000）	中雙鏈	整體鑄焊
1200系列	2500	300	1200	2×（375-700）	中雙鏈	整體鑄焊
1200系列	3500	350	1800	2×（700-1000）	中雙鏈	整體鑄焊

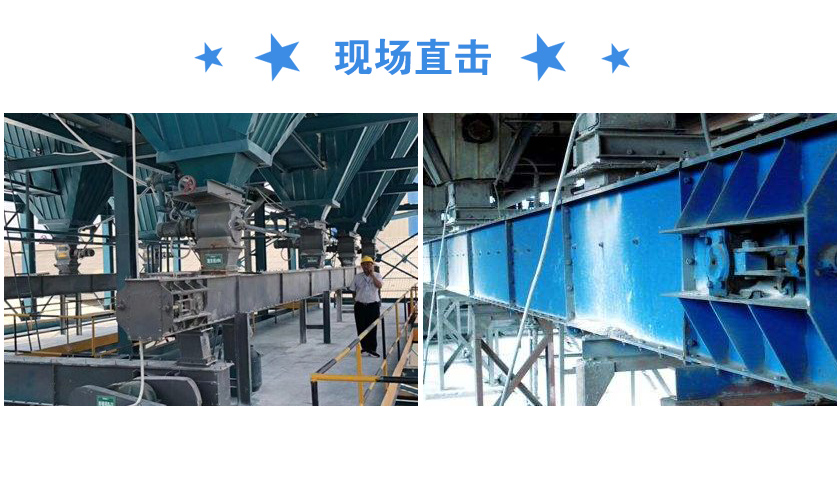

客戶案例

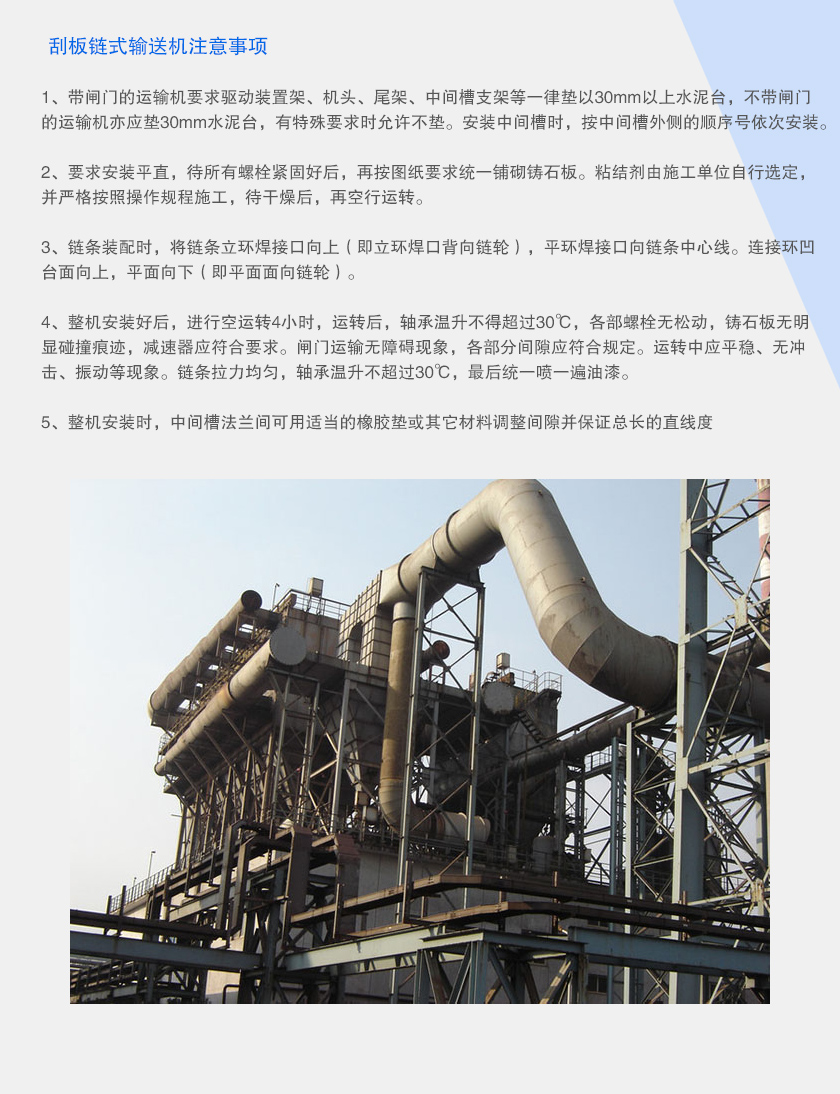

刮板鏈式輸送機注意事項

1、帶閘門的運輸機要求驅動裝置架、機頭、尾架、中間槽支架等一律墊以30mm以上水泥臺，不帶閘門的運輸機亦應墊30mm水泥臺，有特殊要求時允許不墊。安裝中間槽時，按中間槽外側的順序號依次安裝。

2、要求安裝平直，待所有螺栓緊固好后，再按圖紙要求統一鋪砌鑄石板。粘結劑由施工單位自行選定，并嚴格按照操作規程施工，待干燥后，再空行運轉。

3、鏈條裝配時，將鏈條立環焊接口向上（即立環焊口背向鏈輪），平環焊接口向鏈條中心線。連接環凹臺面向上，平面向下（即平面面向鏈輪）。

4、整機安裝好后，進行空運轉4小時，運轉后，軸承溫升不得超過30℃，各部螺栓無松動，鑄石板無明顯碰撞痕跡，減速器應符合要求。閘門運輸無障礙現象，各部分間隙應符合規定。運轉中應平穩、無沖擊、振動等現象。鏈條拉力均勻，軸承溫升不超過30℃，最后統一噴一遍油漆。

5、整機安裝時，中間槽法蘭間可用適當的橡膠墊或其它材料調整間隙并保證總長的直線度
