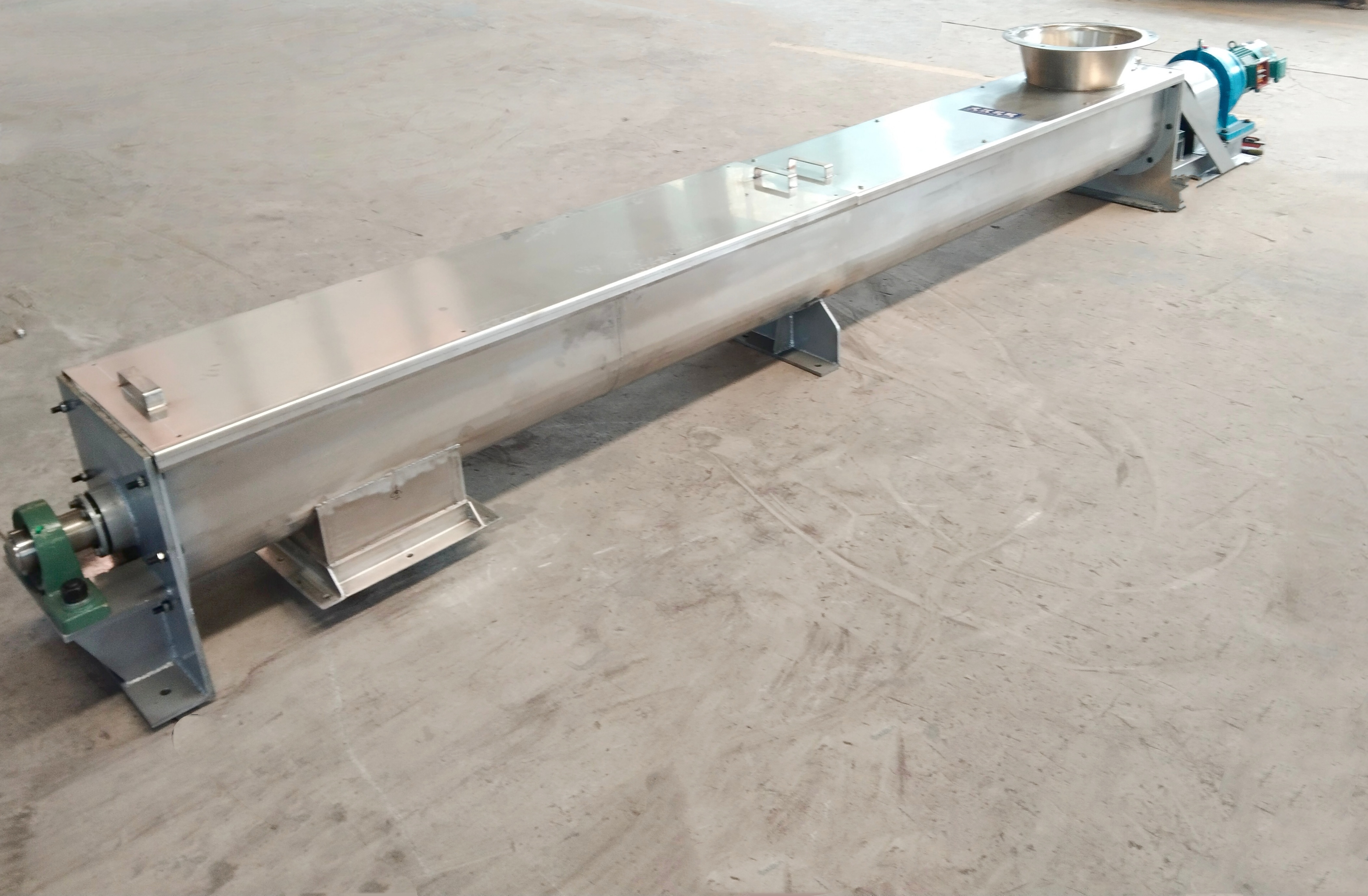

淀粉螺旋輸送機

產品介紹

淀粉螺旋輸送機 是食品行業專用的一種輸送粉末或顆粒的螺旋輸送機，它采用不銹鋼材質制作而成，采用氬弧焊焊接，即在普通電弧焊的基礎上，利用氬氣對金屬焊材的保護，使焊材不能與空氣中的氧氣接觸，從而防止焊材的氧化，不容易銹蝕，所以在淀粉輸送過程中不會有污染物料的現象發生，符合食品行業高標準的衛生要求。

淀粉螺旋輸送機行業標準

淀粉屬于輕質粉狀易揚塵物料，輸送需滿足密閉防塵、防結塊、防泄露要求。設備需適配溫和輸送避免物料破碎，控制輸送轉速，做好防潮防靜電設計，保障生產潔凈與輸送連續穩定。

其材質可以分為304、304L、310、316、316L等不同類型的不銹鋼材質，可根據應用場合對衛生要求的高低程度來合理選擇，普通條件下的輸送可選擇常見的304或304L不銹鋼材質，如果輸送環境要求比較嚴苛，建議使用316或316L不銹鋼材質。

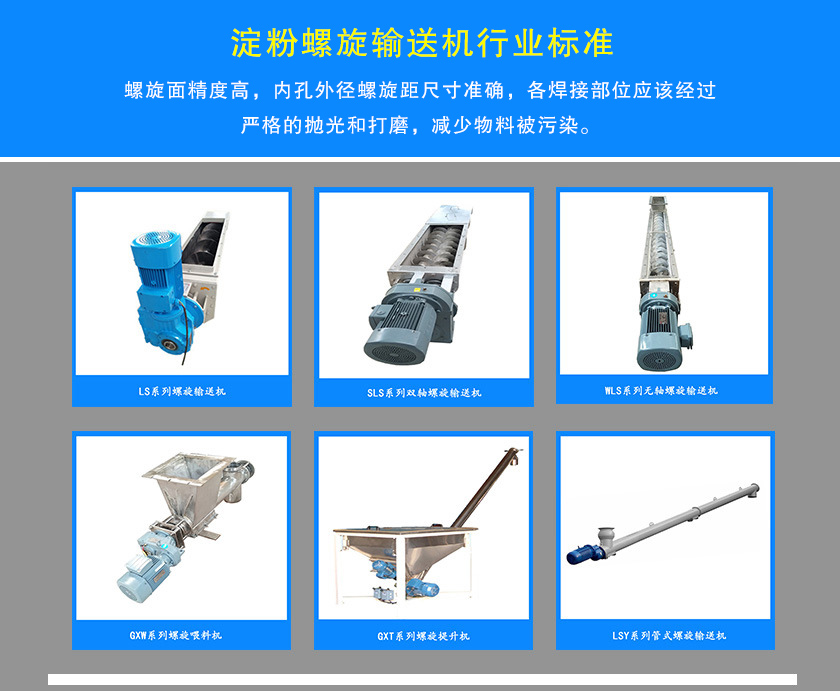

螺旋面精度高，內孔外徑螺旋距尺寸準確，各焊接部位應該經過嚴格的拋光和打磨，減少物料被污染。

要求機器應具備良好的密封性能，保證物料不溢散，不對輸送環境造成污染。

突出優勢

淀粉螺旋輸送機為淀粉粉狀物料量身設計，整機密閉輸送，有效杜絕粉塵外溢與物料損耗。輸送勻速柔和，避免淀粉破碎結塊，防潮防結塊性能優異，運行穩定低噪，結構緊湊易清潔，適配淀粉加工連續化生產。

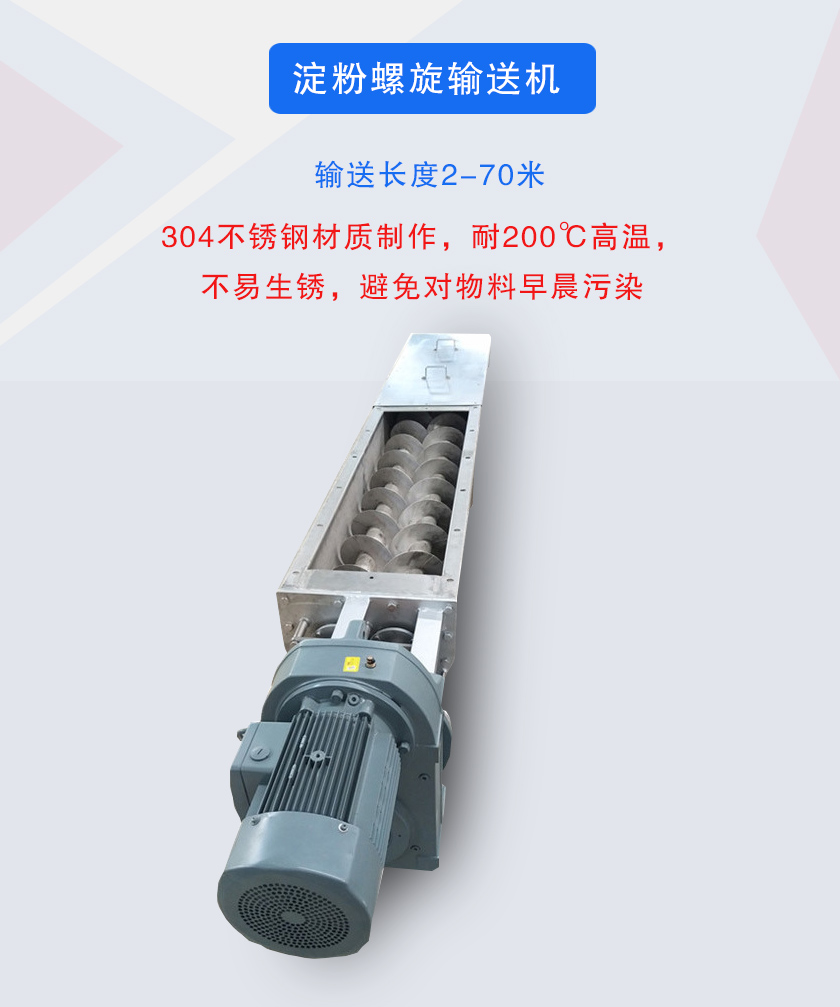

304不銹鋼材質制作，耐200℃高溫，不易生銹，避免對物料早晨污染。

密封嚴格，不出現粉塵溢散，減少對環境的污染。

輸送長度2-70米，可根據輸送工藝要求材質多臺串聯組合形式。

出料端設置有清掃裝置，很少出現物料堵塞現象，提高了輸送效率。

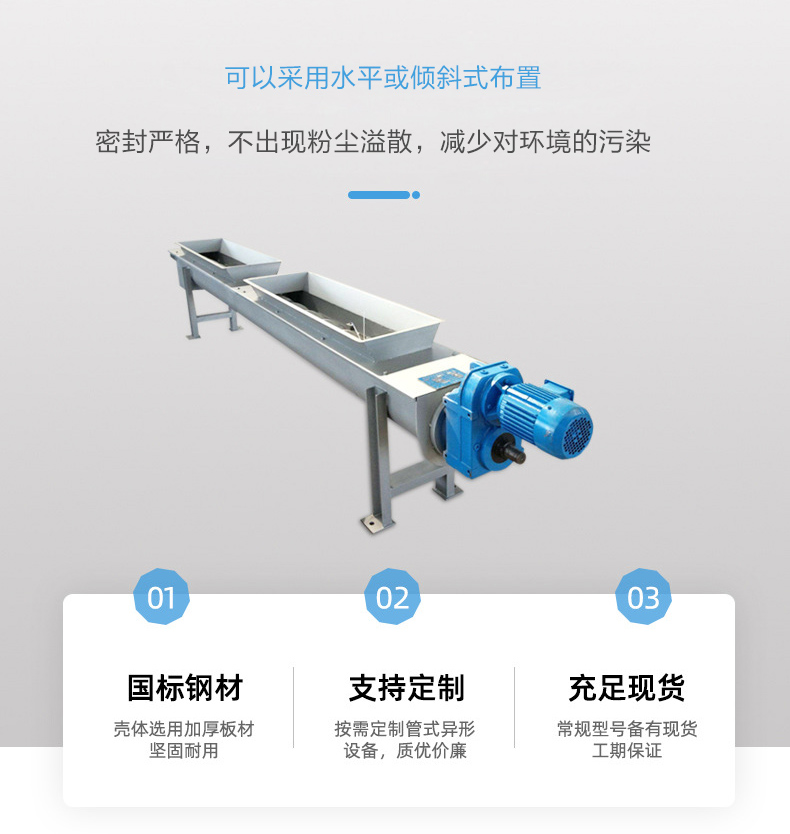

根據現場要求，可以采用水平或傾斜式布置。

細節與結構

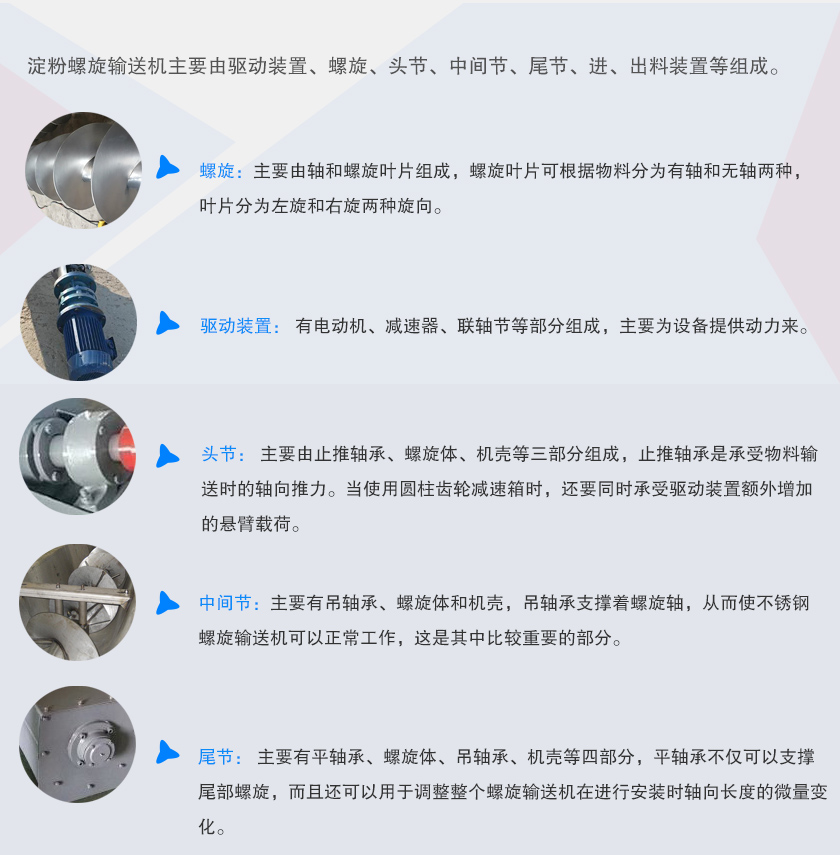

淀粉螺旋輸送機主要由驅動裝置、螺旋、頭節、中間節、尾節、進、出料裝置等組成。

螺旋：主要由軸和螺旋葉片組成，螺旋葉片可根據物料分為有軸和無軸兩種，葉片分為左旋和右旋兩種旋向。

驅動裝置：有電動機、減速器、聯軸節等部分組成，主要為設備提供動力來。

頭節：主要由止推軸承、螺旋體、機殼等三部分組成，止推軸承是承受物料輸送時的軸向推力。當使用圓柱齒輪減速箱時，還要同時承受驅動裝置額外增加的懸臂載荷。

中間節：主要有吊軸承、螺旋體和機殼，吊軸承支撐著螺旋軸，從而使不銹鋼螺旋輸送機可以正常工作，這是其中比較重要的部分。

尾節：主要有平軸承、螺旋體、吊軸承、機殼等四部分，平軸承不僅可以支撐尾部螺旋，而且還可以用于調整整個螺旋輸送機在進行安裝時軸向長度的微量變化。

工作原理

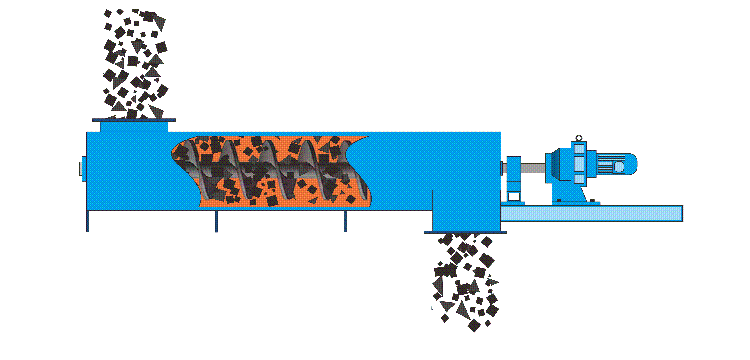

淀粉螺旋輸送機啟動后，在電機的驅動力作用下，螺旋葉片開始回轉，進而推動淀粉向前移動，在此過程中，不僅能對物料進行輸送，還可進行攪拌、混合、冷卻等過程。

技術參數

LS型	100	160	200	250	315	400	500	630	800	1000	1250
GX型			200	250	300	400	500
螺旋直徑	100	160	200	250	315	400	500	630	800	1000	1250
螺距	100	160	200	250	315	355	400	450	500	560	630
轉速（r/min）	140	120	90	90	75	75	60	60	45	35	30
輸送量QΦ=0.33（m3/h）	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m（KW）	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m（KW）	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
轉速（r/min）	120	90	75	75	60	60	45	45	35	30	20
輸送量QΦ=0.33（m3/h）	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m（KW）	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m（KW）	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
轉速（r/min）	90	75	60	60	45	45	35	35	30	20	16
輸送量QΦ=0.33（m3/h）	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m（KW）	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m（KW）	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
轉速（r/min）	75	60	45	45	35	35	30	30	20	16	13
輸送量QΦ=0.33（m3/h）	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m（KW）	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m（KW）	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33

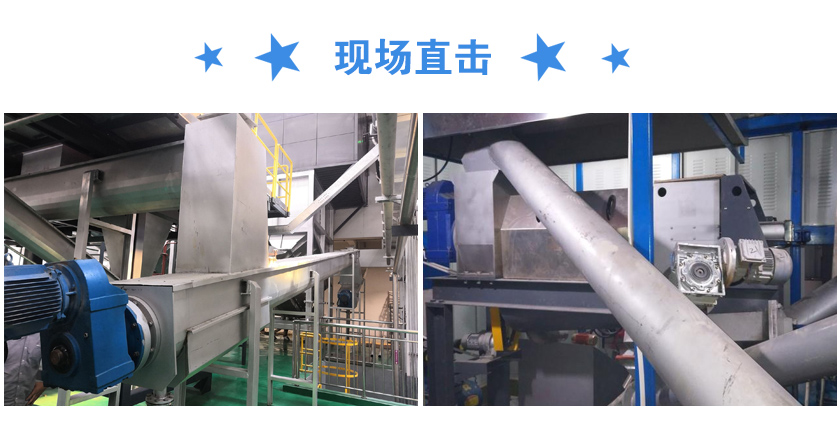

現場案例
