水冷螺旋輸送機

產品介紹

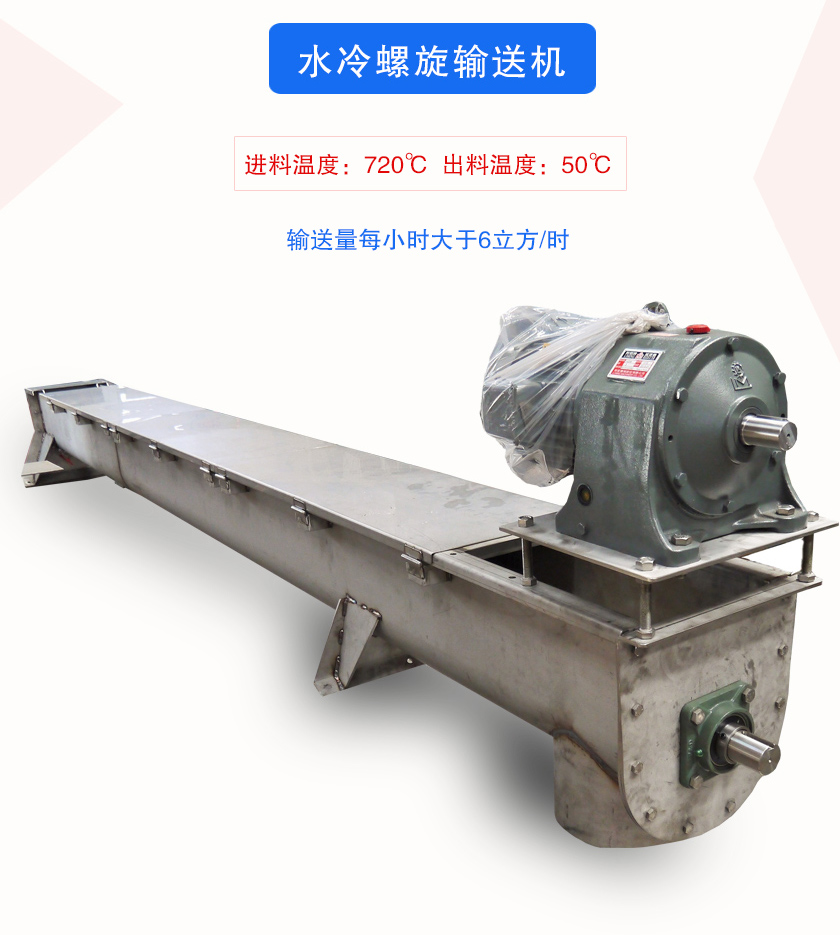

水冷螺旋輸送機是一種用于冶金、化工等行業輸送高溫物料的輸送機，又叫耐高溫螺旋輸送機，是在封閉的管體內輸送高溫的粉狀、小顆粒狀等散料，進料溫度可達720℃，通過隔套和中心螺旋管內流動的冷卻水使得出料溫度達到50℃，是集中冷卻和輸送于一體的輸送設備。

水冷螺旋輸送機以亞氯酸鹽含量較低的工業用水為冷卻介質，能滿足鑄造廠、燃煤電廠或干燥廠再生砂的進料和出料要求，普遍適用于各種條件下的床灰、煙道粉塵、污水泥漿、氰化物或牧場。

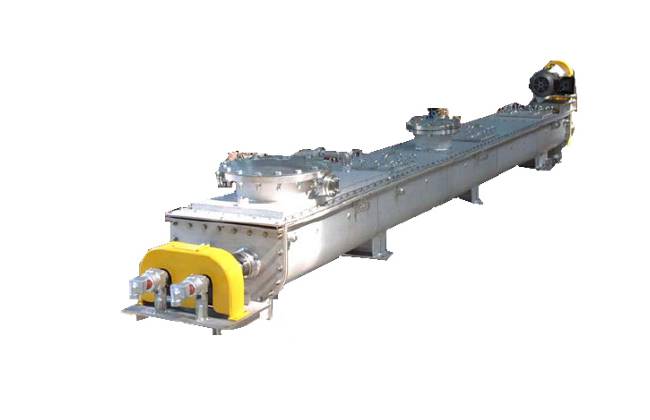

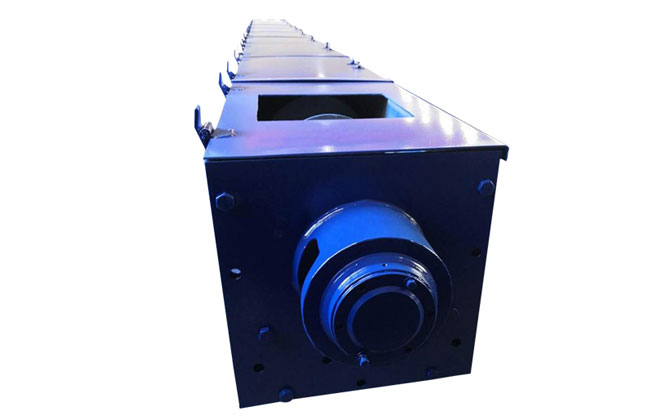

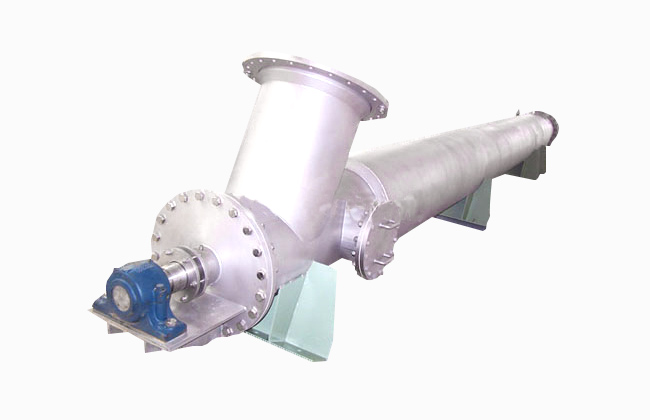

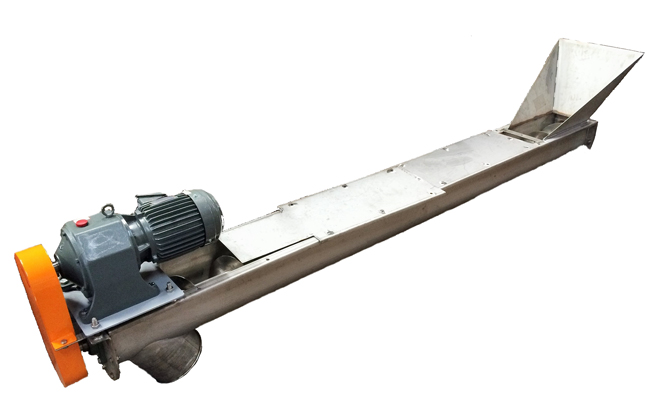

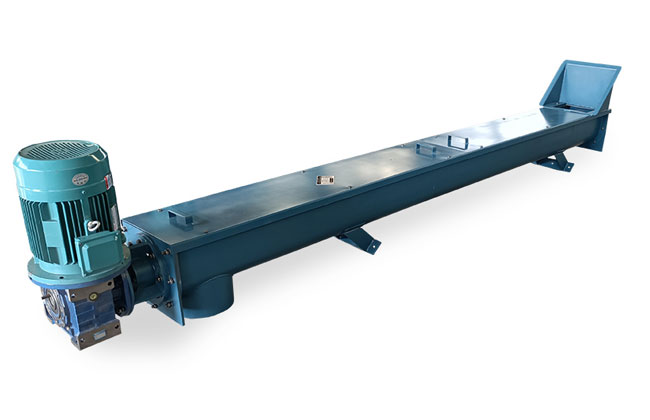

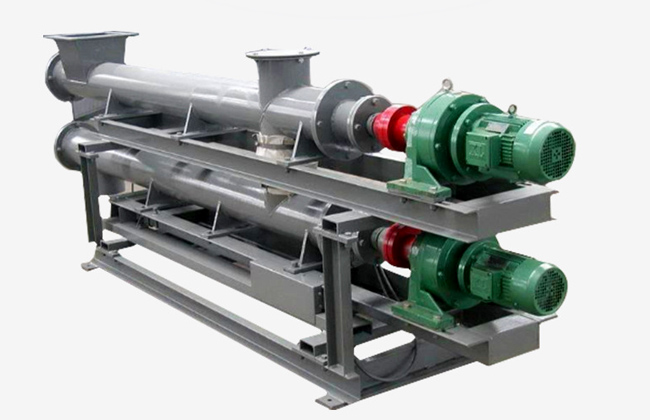

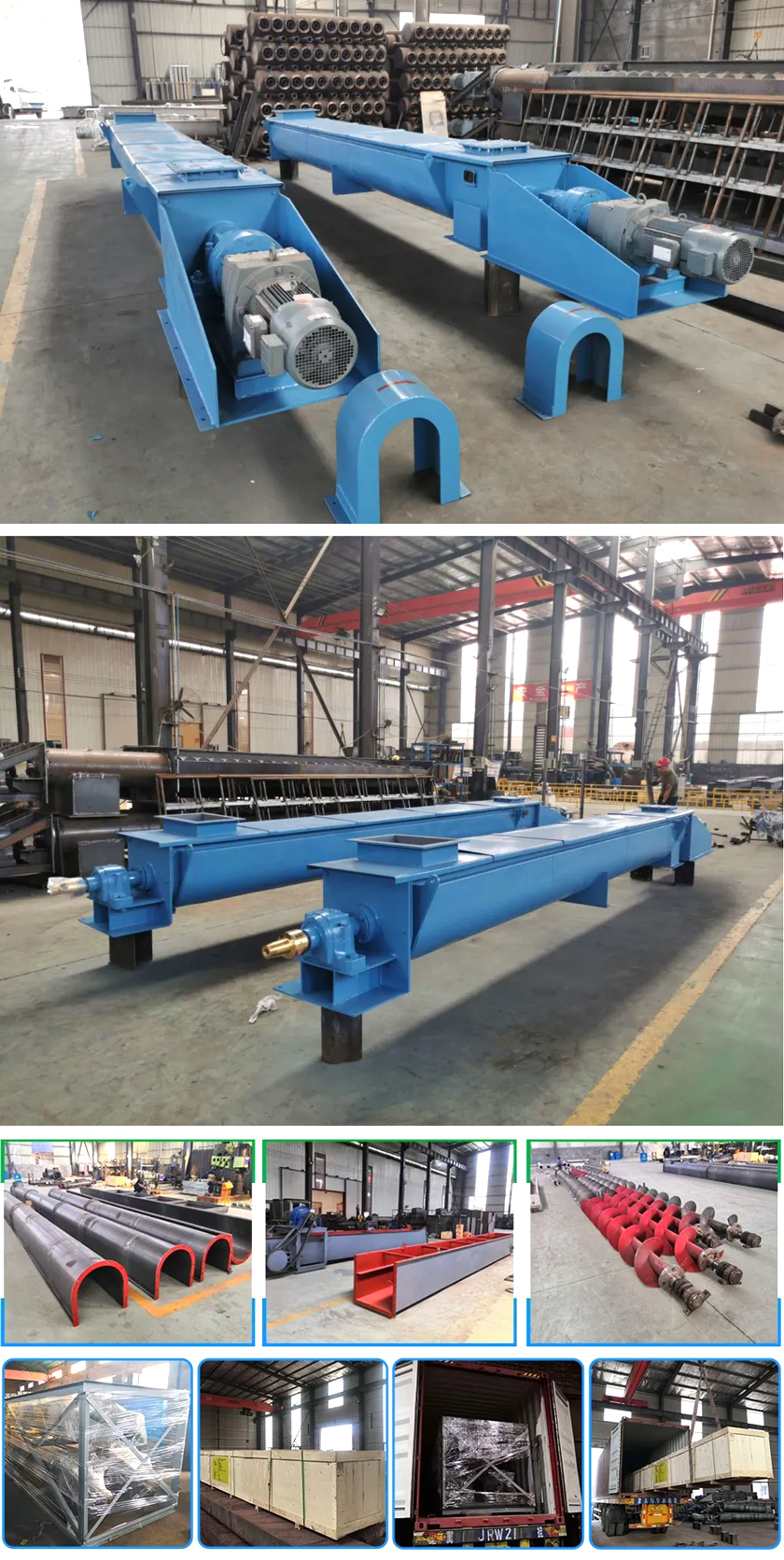

圖片展示

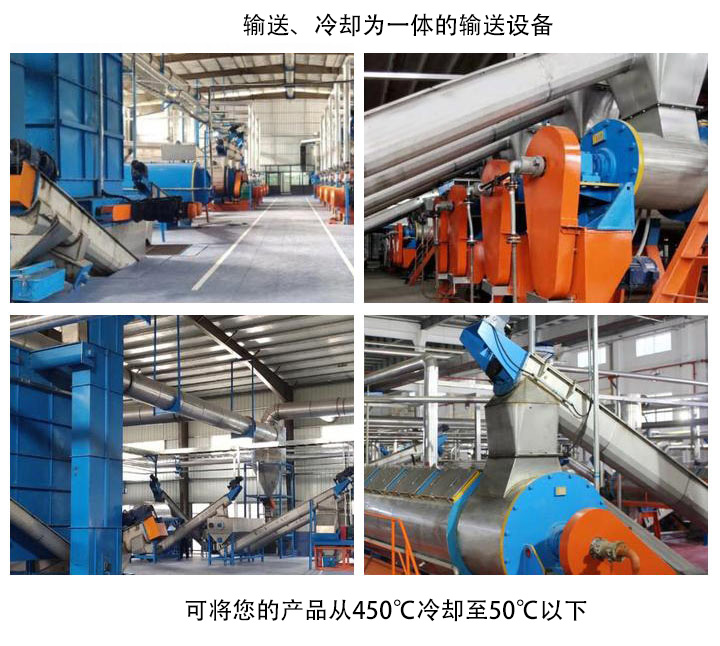

水冷螺旋輸送機作用

水冷螺旋輸送的作用是在輸送過程中完成高溫物料的降溫工作，因此以達到物料目標溫度為輸送目的，輸送量并不作為首要目標。相應的水冷螺旋輸送機為保證高溫物料的溫度能夠降低，輸送速度比常規螺旋輸送機慢很多。

常見應用：冷卻燃煤電廠鍋爐產生的飛灰、加熱瀝青瓦作業中的石灰、保持食品的特定溫度、冷卻旋轉干燥機的鉆屑等。下面是一些常見的高溫物料的應用：

1、將灰燼從850°C 冷卻至150°C

2、將活性煤顆粒從700°C 冷卻至40°C

3、將鹽從110°C 冷卻到 50°C

4、將污泥顆粒從120°C 冷卻至32°C

5、將水泥生料從900°C冷卻至150°C

6、將金屬氧化物從500°C冷卻至50°C

7、將熱解殘留物從560°C冷卻至60°C

8、將塑料從120°C冷卻到40°C

視頻展示

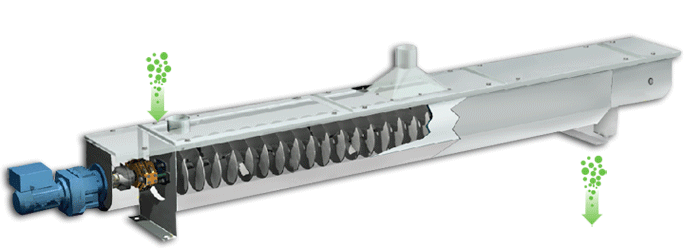

水冷螺旋輸送機原理

水冷螺旋輸送機結構細節

工作原理

水冷螺旋輸送機利用冷卻水的流動和熱交換原理，通過不斷地將物料與冷卻水接觸，有效地降低物料的溫度。這有助于防止物料過熱或損壞，并滿足特定工藝或產品的溫度要求。工作原理如下：

進料：物料通過進料口進入水冷螺旋輸送機的輸送管道。

輸送：物料被螺旋葉片推動，沿著輸送管道的軸向向前移動。螺旋葉片的旋轉將物料從進料口推向出料口。

冷卻水流：在輸送管道內部，設置了水冷裝置，通常是水冷卷管。冷卻水通過卷管流動，與物料直接接觸。

熱交換：物料與冷卻水進行熱交換。高溫的物料將部分熱量傳遞給冷卻水，使物料的溫度降低。

冷卻效果：通過持續的熱交換作用，冷卻水吸收物料的熱量，從而使物料的溫度逐漸降低。冷卻水可以循環使用，通過冷卻系統進行冷卻再循環。

出料：冷卻后的物料最終從出料口排出，在此過程中，冷卻水與物料分離。

水冷螺旋輸送機降溫方式

水冷螺旋輸送機除了可以和普通螺旋輸送機一樣達到運輸物料的目的，它還可以對高溫物料進行冷卻降溫，機器內外部都裝有降溫系統，使用循環水外筒體，保持水一直處于低溫狀態，減少機器的受熱程度，可以滿足垃圾焚燒渣冷卻降溫的個性化需求。

1、冷卻方式：循環水冷卻。

2、冷卻系統：內部冷卻（旋轉軸）、外部冷卻（夾套），

3、循環冷卻水走向：從半焦螺旋出口端進入，半焦螺旋入口端流出。

4、材質：與物料接觸部分為304不銹鋼（軸直徑159mm,葉片厚度10mm，螺旋套管徑377mm,厚度8mm），外夾套材質：Q235，管徑460mm、壁厚10mm。

5、螺旋軸和葉片必須經過調直及熱處理。

6、螺旋套管長度不能大于：7000mm。

7、霧化噴嘴（材質304）：在輸送螺旋出口端，螺旋葉片上部開始安裝，依次往輸送螺旋入口端每隔200mm安裝一個，共安裝三個霧化噴嘴，可單獨調控水量，也可單獨簡易拆卸便于清理噴嘴。

8、螺旋軸驅動方式：連接軸驅動，配備變頻調速電機（需注明電機功率）。

9、要求：輸送量每小時大于6m3，輸送物料進入螺旋入口時溫度為450℃， 出料時溫度需降至100℃以內。

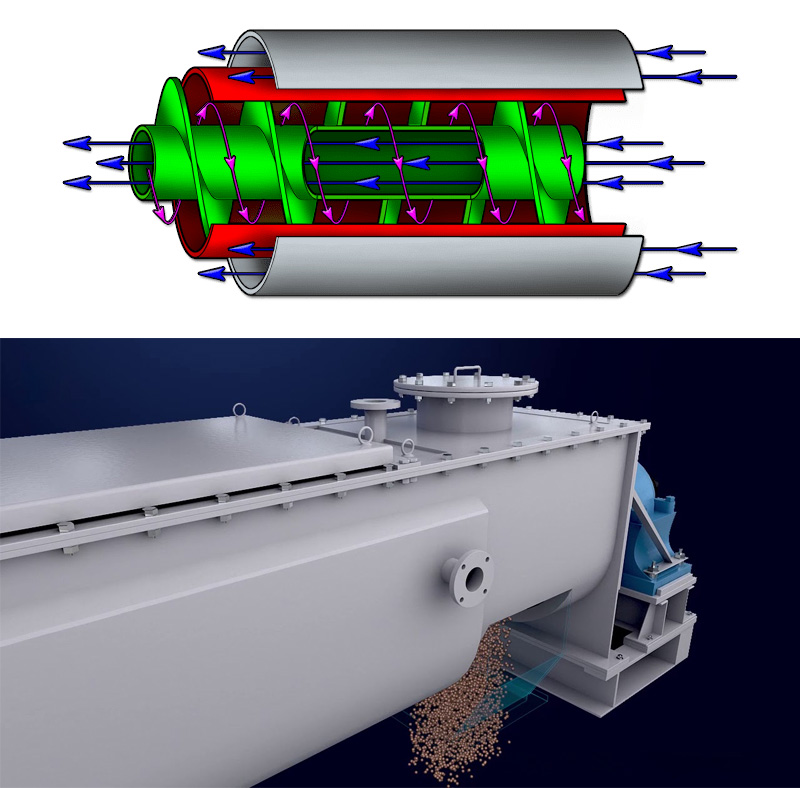

降溫方式解析

1、循環水冷卻方式：冷卻水從螺桿出口進入，從螺桿入口流出。

循環水冷：水冷螺旋輸送機的輸送管槽為夾層設計，裝有一定長度的夾套，夾套內裝有冷卻循環水。物料進入輸送管槽后旋轉運動，不斷與冷水套接觸，達到冷卻目的。

2、冷卻方式：內冷（螺旋）、外冷（夾套）、內外雙冷：內冷是指螺旋軸，中空設計，可以充冷水，外冷是指夾套，可以覆蓋大面積的材料，限度地降溫。

3、輸送管槽長度是降溫的關鍵：水冷螺旋輸送機輸送的物料一般是剛燒完的物料或溫度較高的物料，因此在輸送過程中需要一定的時間才能降到預期的溫度。輸送槽長度越長，冷卻效果越好。

產品特點

1、物料的冷卻是通過水通過螺旋夾套來完成的，它可以將您的產品從450攝氏度冷卻到50攝氏度以下。

2、設備安裝高度3300mm，長度3000mm，寬度1100mm。水壓5kg，水流量5T每小時，進水溫度40度。

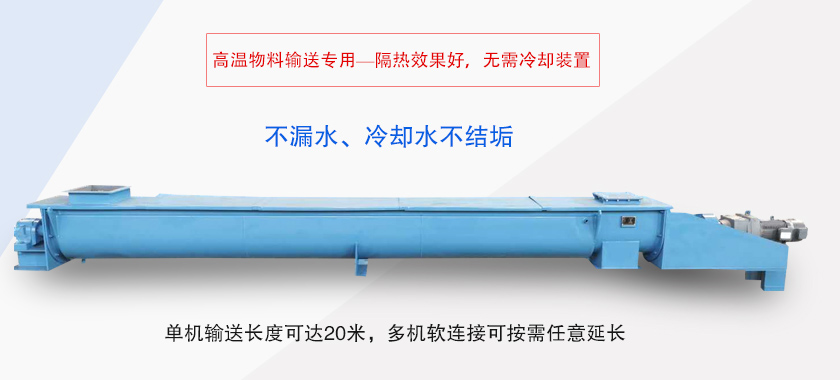

3、輸送距離可達20米，多機軟連接可根據需要任意延長。

4、在輸送過程中，物料的冷卻效果優于自然涼曬冷卻。另外我公司的特殊設計能夠使冷卻水不在螺旋內循環中結垢，避免長期使用后冷卻水凈含量下降問題。

水冷螺旋輸送機型號

螺旋直徑（mm）	300	400	500
螺距（mm）	300	400	500
轉速(r/min)	6	7	8
輸送量(m3／h)	3	5	10
電機功率(Kw)	3	3-4	4
輸送距離(m)	<7	<7	<7
物料溫度(℃)	<800	<800	<800
物料比重(%)	≈0.8	≈0.8	≈0.8
葉片材料	SU304	SU304	SU304
水壓（MPa）	0.4-0.6	0.4-0.6	0.4-0.6
進出口	DN40	DN40-50	DN40-50

水冷螺旋輸送機結構

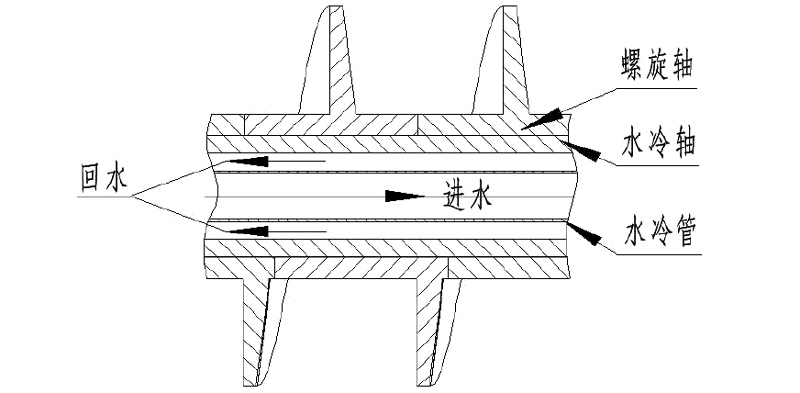

水冷螺旋輸送機由螺旋軸、水冷軸、水冷管和旋轉接頭組成。

1）螺桿軸采用耐高溫耐磨材料，采用分體式螺桿葉片，在使用過程中部分磨損可單獨更換，螺旋葉片為梯形截面，使葉片在輸送物料時受力更為合理。

2）水冷軸為中空結構，采用優質鋼材制成，作為螺桿本體的承軸，傳遞扭矩。

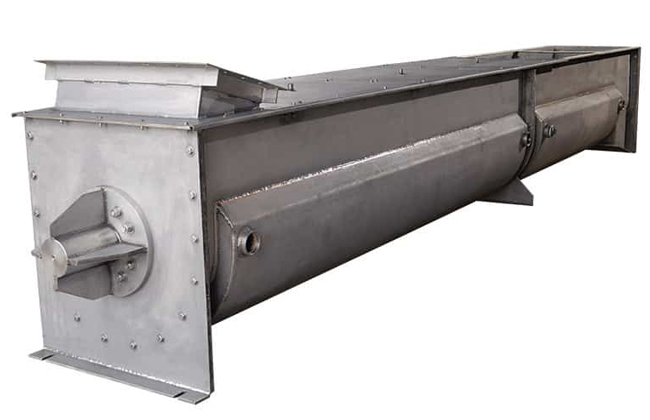

3）水冷管用于水冷軸的循環冷卻，改善軸的使用環境，延長軸的使用壽命。

設備使用時，冷卻水通過旋轉接頭進入水冷管的一端，經水冷管流入水冷軸，冷卻水經旋轉接頭通過水冷軸實現循環冷卻。

工作制： S1（連續工作制）

壓力： 0.6MP（冷卻水工作壓力）；

冷卻溫度：進料溫度450攝氏度，出料溫度50攝氏度以下

冷卻水流速： 0.37m/s

冷卻水量： 4.285t/h（冷卻水溫為冷卻前20攝氏度，冷卻后100攝氏度所需水量）。

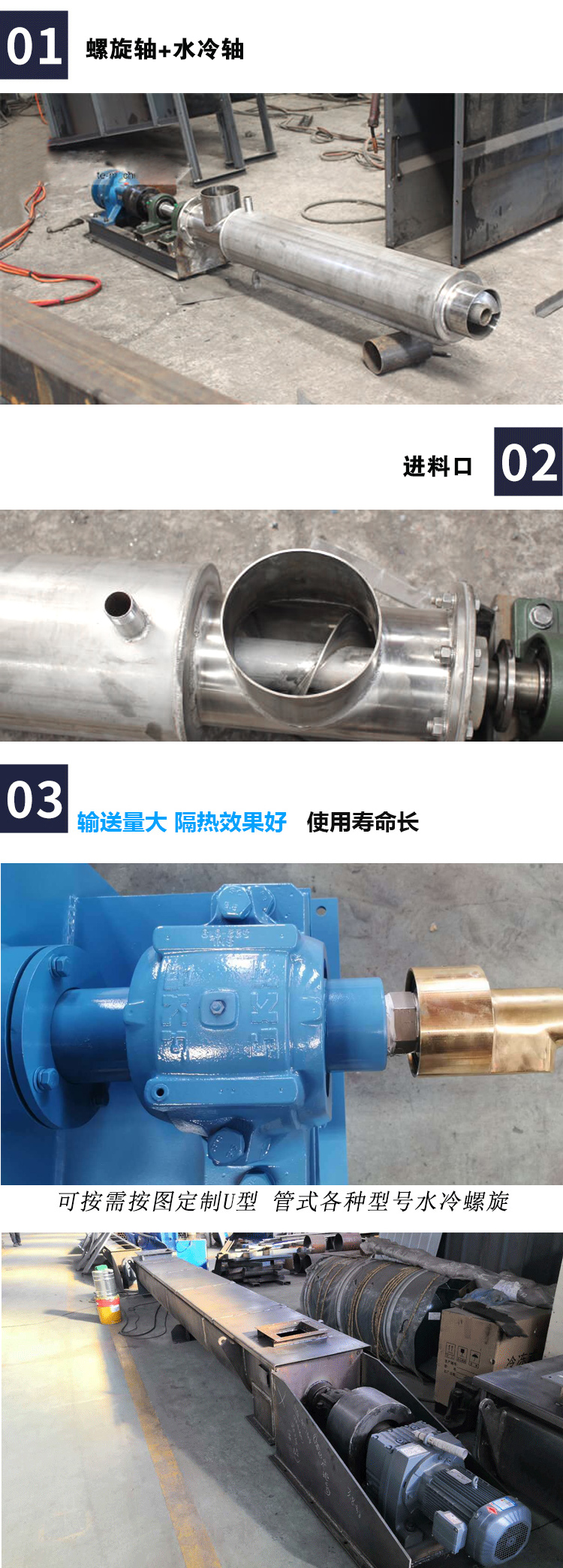

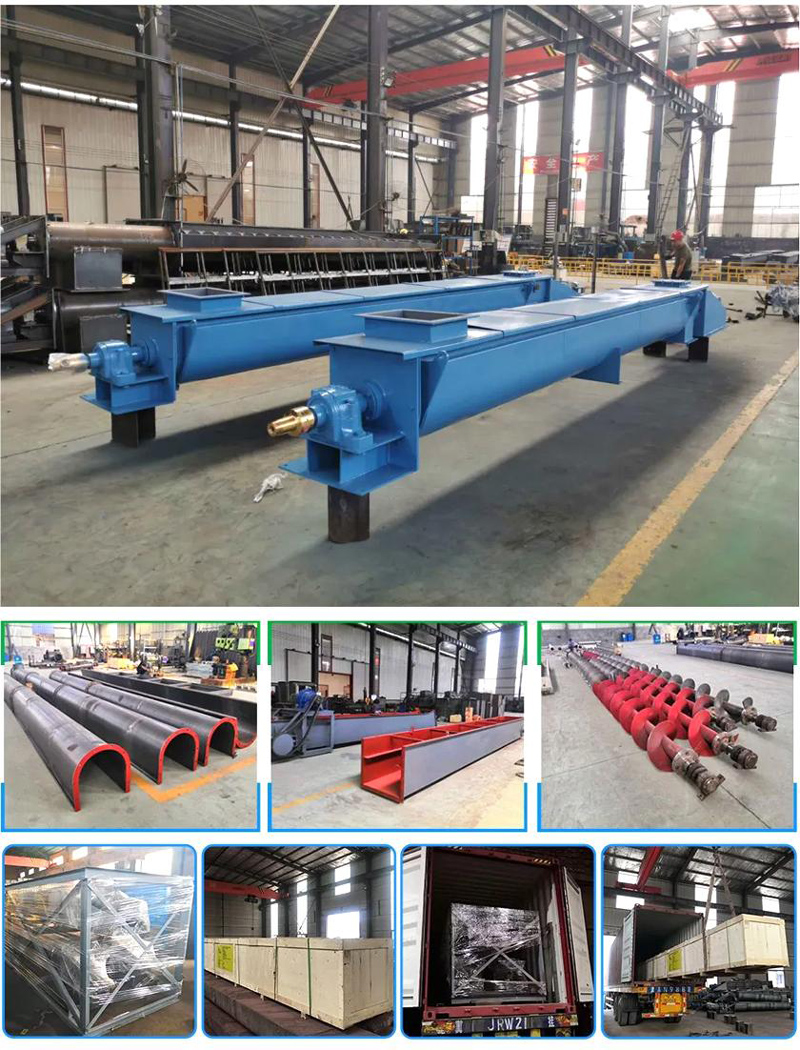

細節展示

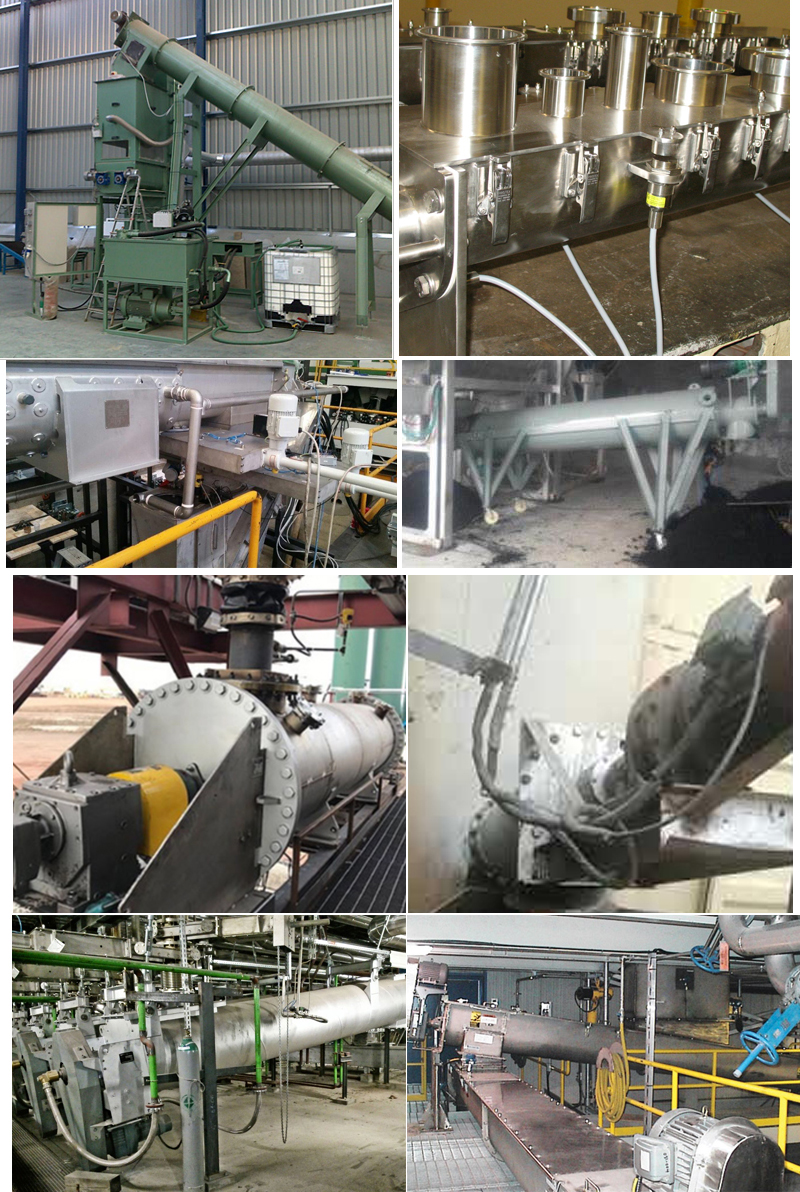

客戶現場及應用行業

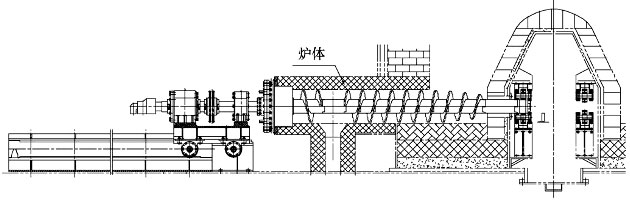

水冷螺旋輸送機在處理高溫物料或需要冷卻的物料時具有廣泛的應用。以下是一些水冷螺旋輸送機的應用領域：

冶金工業：用于處理高溫的冶金熔渣、燒結礦、熱處理后的金屬材料等。通過快速冷卻，它能夠降低物料的溫度，防止過熱和變質，并為后續工藝提供合適的物料狀態。

礦業領域：用于處理高溫的礦石、燒結礦、爐渣等物料。它可以將礦石從礦山輸送到熔煉或冶煉過程中，并在輸送過程中對礦石進行冷卻，確保礦石的質量和可加工性。

水泥工業：用于處理高溫的熟料（煅燒后的原料）。它可以將熟料從窯爐輸送到冷卻設備，并在輸送過程中快速冷卻熟料，以確保水泥產品的質量和穩定性。

熱能發電：用于處理高溫的煤粉、灰渣以及其他燃料物料。它可以將燃料物料從鍋爐輸送到灰渣處理設備，并在輸送過程中對燃料物料進行冷卻，防止過熱和爆炸的發生。

化工工業：可用于處理高溫的化工原料、反應產物等。它可以將物料從反應器輸送到后續處理設備，并在輸送過程中降低物料的溫度，以滿足后續工藝的要求。

水冷螺旋輸送機廠家

新鄉大漢水冷螺旋輸送機是一家專業生產和銷售水冷螺旋輸送機的廠家。我們致力于提供高質量、高效率的水冷螺旋輸送機產品。廠家擁有先進的生產設備和技術團隊，能夠根據客戶的需求進行定制設計和制造。他們采用優質的材料和先進的制造工藝，確保水冷螺旋輸送機的穩定性和耐用性。產品具有良好的密封性和散熱性能，可有效降低物料的溫度，保護物料的質量。除了產品質量，新鄉大漢水冷螺旋輸送機廠家還注重客戶服務。我們擁有專業的售后團隊，能夠提供技術咨詢、安裝調試和維護保養等全方位的服務支持。始終以客戶的需求為導向，努力滿足客戶的要求，贏得了廣大客戶的信賴和好評。

注意事項

水冷螺旋輸送機輸送的是750℃以上的高溫，無論是哪種物料都必須要使用特制鋼、特制支撐結構和軸承、特殊進料口、變速電子驅動變速器等。所有主要部件和配件都必須能夠耐750℃以上的高溫。

(1)物料冷卻范圍：溫度與最低溫度的溫差，以此設計冷卻系列，單級冷卻長度一般不超過7米。

(2)冷源溫度：冷源溫度5℃和30℃的初始溫度對同一設備設計的影響是不同的，所以在設計方案前需要準備好必要的資料，所以為您設計合理的水冷方案。

(3)材料特性：不同的材料具有不同的散熱性能。訂購設備前，必須提供準確資料，以便我司進行微積分模擬，保證冷卻效果。

(4)設備安裝空間位置：有利于低溫冷卻應用，冷卻范圍大的場合需要更大的面積。排列方式可橫排或豎排，也可斜排。以滿足位置要求。

(5)現場電源：在水冷式冷卻設計中，超高溫冷卻系統不局限于水冷式冷卻的形式和結構。設計方案還將設計空冷、空冷等復合工藝結構。
