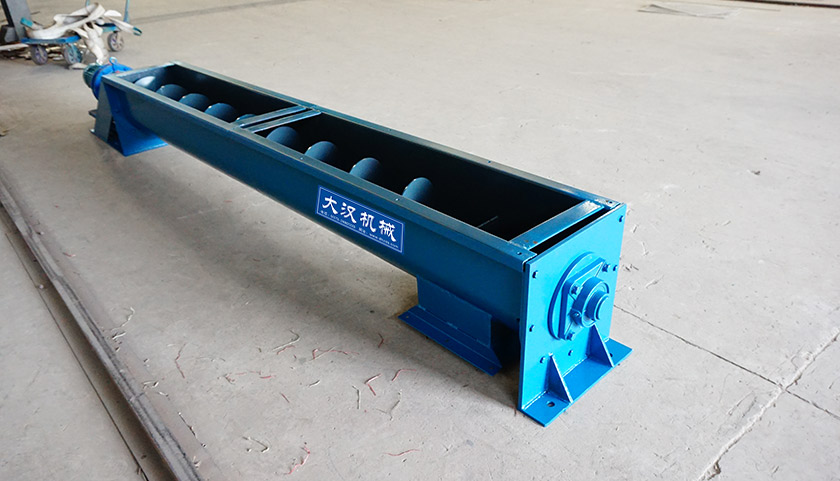

高溫螺旋輸送機

高溫螺旋輸送機也叫水冷式耐高溫螺旋輸送機，專為中高溫（MT 系列）和高溫（HT 系列）物料而設計，進料溫度可達720℃，通過隔套和中心螺旋管內流動的冷卻水使出料溫度可達50℃， 可滿足鑄造廠、燃煤電廠或干燥廠中再生砂的輸送或給料要求。

高溫螺旋輸送機是一種專用于輸送高溫物料的設備，通常用于冶金、建材、化工等行業。其特點包括耐高溫材質制造、耐熱性能強、輸送效率高、結構簡單、維護方便。高溫螺旋輸送機可根據實際需要進行定制設計，確保安全可靠地輸送高溫物料，如熔融金屬、爐渣等，滿足生產工藝需求。在高溫環境下工作時，需要注意設備的保護和維護，以確保設備長期穩定運行。

現場視頻

高溫螺旋輸送機工作視頻

突出優勢

1、密封輸送，有利于輸送易飛揚的、熾熱的及氣味強烈的物料，可減小對環境的污染，改善港口工人的作業條件；

5、裝載卸載方便。水平螺旋輸送機可在其輸送線路上的任一點裝載卸載；對垂直螺旋輸送機配置相對螺旋式取料裝置可具有優良的取料性能；

6、能逆向輸送，也可使一臺輸送機同時向兩個方向輸送物料，即集向中心或遠離中心；

7、隔熱效果好，不需要冷卻裝置；

8、物料在輸送過程中易于研碎及磨損，螺旋葉片和料槽的磨損也較為嚴重。

細節與結構

高溫螺旋輸送機通常采用耐高溫合金材質制造，如不銹鋼或耐熱合金鋼。其結構包括螺旋體、軸承座、傳動裝置等部件。螺旋體由螺旋葉片和螺旋軸組成，用于輸送物料。軸承座支撐螺旋軸，傳動裝置驅動螺旋體旋轉。設備通常配有防熱罩或隔熱層，以保護操作人員免受高溫傷害。高溫螺旋輸送機結構簡單、耐高溫、輸送效率高，適用于高溫物料的輸送。

高溫螺旋輸送機由筒體、帶螺旋板的轉軸、軸承和驅動裝置等部分組成，筒體外面有外冷卻水套，轉軸兩端為空管。

工作原理

高溫螺旋輸送機配有水冷系統，筒體外面有外冷卻水套，轉軸兩端為空管。螺旋板的空腔與轉軸兩端的空管連通，冷卻水由入端空管流經螺旋板空腔后由出端空管流出形成內冷卻水道，使物料溫度在輸送過程中不斷下降。

高溫螺旋輸送機參數

LS型	100	160	200	250	315	400	500	630	800	1000	1250
GX型			200	250	300	400	500
螺旋直徑	100	160	200	250	315	400	500	630	800	1000	1250
螺距	100	160	200	250	315	355	400	450	500	560	630
轉速（r/min）	140	120	90	90	75	75	60	60	45	35	30
輸送量QΦ=0.33（m3/h）	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m（KW）	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m（KW）	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
轉速（r/min）	120	90	75	75	60	60	45	45	35	30	20
輸送量QΦ=0.33（m3/h）	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m（KW）	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m（KW）	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
轉速（r/min）	90	75	60	60	45	45	35	35	30	20	16
輸送量QΦ=0.33（m3/h）	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m（KW）	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m（KW）	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
轉速（r/min）	75	60	45	45	35	35	30	30	20	16	13
輸送量QΦ=0.33（m3/h）	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m（KW）	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m（KW）	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33

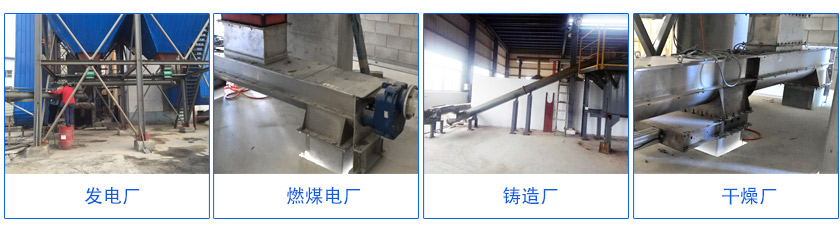

應用行業

高溫螺旋輸送機可用于發電廠、燃煤電廠對高溫物料進行降溫輸送。

主要輸送的物料為沒有燒完的煤灰，設備的安裝高度為3300mm，長度為3000mm，寬度為1100mm。可冷卻溫度可以從950度降到150以下，水壓為5公斤，水流量為每小時5T，進水溫度為40度。

現場案例
